大型游戏机行扫描电路工作原理

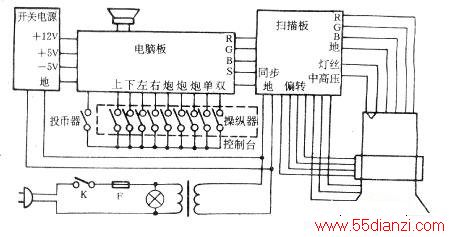

　　目前市场上流行的大型游戏机中的扫描板，主要有三种类型：一种是以HA11235组成的扫描电路。另一种是以TA7609P组成的扫描电路。第三种是用分立元件组装的扫描电路，纵观上述几种类型，其基本原理框图如下图所示。

　　
　　220V交流电经电源变压器变压后送到开关电源与扫描}板，其中开关电源输出的电压向机器的电脑板提供工作电压，来自控制台的控制信号与电脑板内部信号混合处理后，分别输出R、G、B彩色信号和复合同步信号S到扫描板。最后由扫描板输出各种信号到机器的终端——显象管以显示游戏图象。

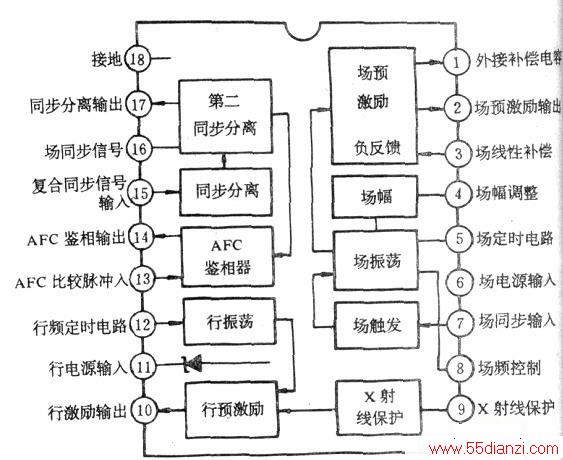

　　下图为ICl(HA11235)的框图。S端的复合同步信号经R301、R302分压后，再经C309送入IC1的15脚进行同步分离，分离后的信号进入内部AFC鉴相器，与行逆程变压器2脚送入IC1（13）脚的行逆程脉冲进行相位比较，由14脚输出误差电压，经滤波、再经R310送到12脚，以控制行振荡级的频率和相位，使之与行同步信号同步。R308、R312是行振荡定时元件，R315是同步微调电阻：
　　
　　行振荡信号送到内部行顶激励级、经放大整形后、由IC1（10）脚输出行频矩形开关脉冲。此脉冲经R305加至行激励管TR402基极，放大后经激励变压器去推动行输出管TR403工作。
　　
　　在行输出电路中，C433—C415为行逆程电容，C416是S形校正电容，光栅水平幅度和线性可通过调整HS实现。行输出变压器⑨脚上的逆程脉冲，经D405整流滤波后与10脚上的110V电压叠加(为180V)，供视放管用，输出变压器3脚为显象管提供灯丝电压；5脚整流后经C429滤波得到12V直流电压，为视放和TR107提供工作电压；4脚整流、滤波得到54V，为场输出电路的泵电源提供电压。行逆程脉冲经倍压整流后，分别获得加速电压、聚焦电压和阳极高压，为显象管提供工作条件。
　　
　　另外，行逆程脉冲经R422、R423、D407送入TR107基极，作为行逆程消隐脉冲。
　　
　　扫描板的行扫描电路工作于大电流高电压状态，故障率较高。
