USB引脚功能及排列

      USB的版本

　　第一代：USB 1.0/1.1的最大传输速率为12Mbps。1996年推出。

　　第二代：USB 2.0的最大传输速率高达480Mbps。USB 1.0/1.1与USB 2.0的接口是相互兼容的。

　　第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB 1.0/1.1/2.0





   USB A型插座和插头

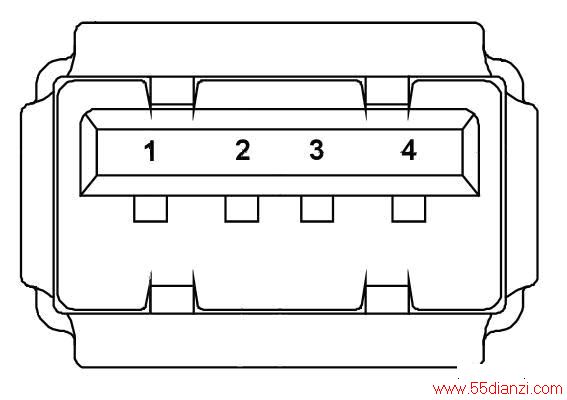

             USB A型插座引脚分布                  USB A型插头引脚排列分布



    USB B型插座和插头

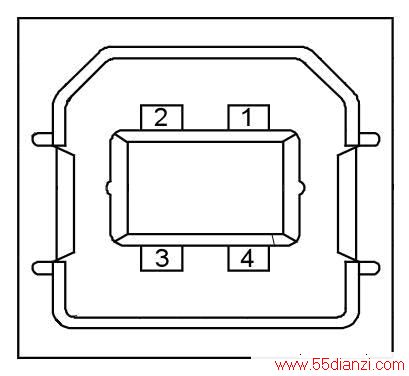

      USB B型插座引脚分布          USB B型插头引脚分布



USB A-B型引脚功能

引脚序号

功能名

典型电线颜色

1

VBUS

红

2

D-

白

3

D+

绿

4

GND

黑

Shell

ShiELD







  SB mini-B 插座和插头

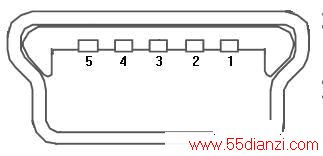

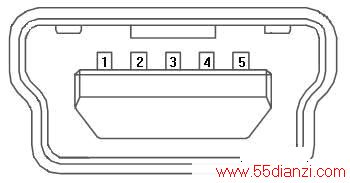

    USB mini-B型插座引脚分布              USB mini-B型插头引脚分布



USB mini-B型引脚功能

引脚序号

功能名

典型电线颜色

1

VBUS

红

2

D-

白

3

D+

绿

4

ID

不用

5

GND

黑

Shell

Shield





关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。

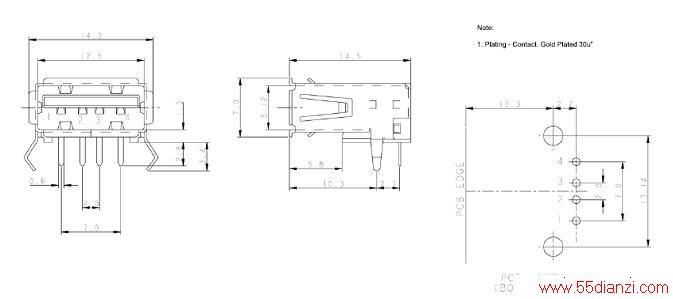

      USB A型插座DIP直插
