ATX电源接口定义
点击数:7711 次 录入时间:03-04 11:59:32 整理:http://www.55dianzi.com 各类接口资料

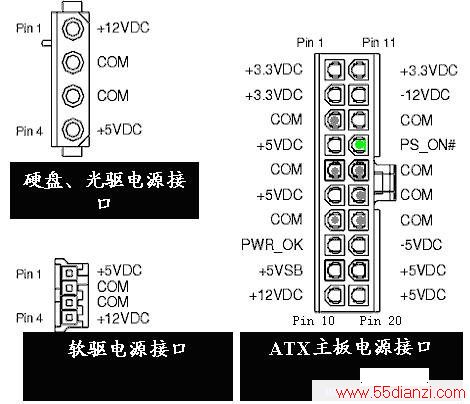

ATX电源排针(PIN)的标准是这么定义的:
Pin
Name
Description
1
3.3V
提供+3.3V电源
2
3.3V
提供+3.3V电源
3
GND
地线
4
5V
提供+5V电源
5
GND
地线
6
5V
提供+5V电源
7
GND
地线
8
PW-OK
PowerOK,指示电源正常工作
9
5VSB
提供+5VStandby电源,供电源启动电路用
10
12V
提供+12V电源
11
3.3V
提供+3.3V电源
12
-12V
提供-12V电源
13
GND
地线
14
PS-ON
电源启动信号,低电平-电源开启,高电平-电源关闭
15
GND
地线
16
GND
地线
17
GND
地线
18
-5V
提供-5V电源
19
5V
提供+5V电源
20
5V
提供+5V电源
红Red=+5V,橙Orange=+3.3V,黄Yellow=+12V,兰Blue=-12V,绿Green=PS_ON,紫Purple=+5VSB,灰Gray=PWR_OK,白White=-5V,黑Black=COM=GND=接地
