USB引脚功能及排列

USB引脚功能及排列

点击数：7310 次   录入时间：03-04 11:40:29   整理：http://www.55dianzi.com   各类接口资料

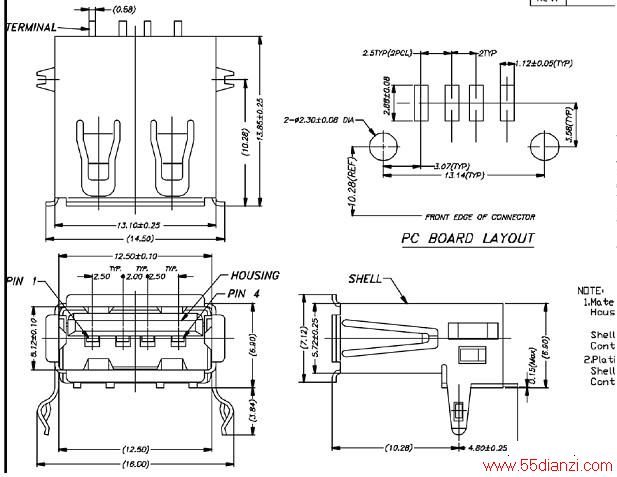

        USB A型插座SMT贴片



 点击看大图



USB B型插座DIP直插



点击看大图

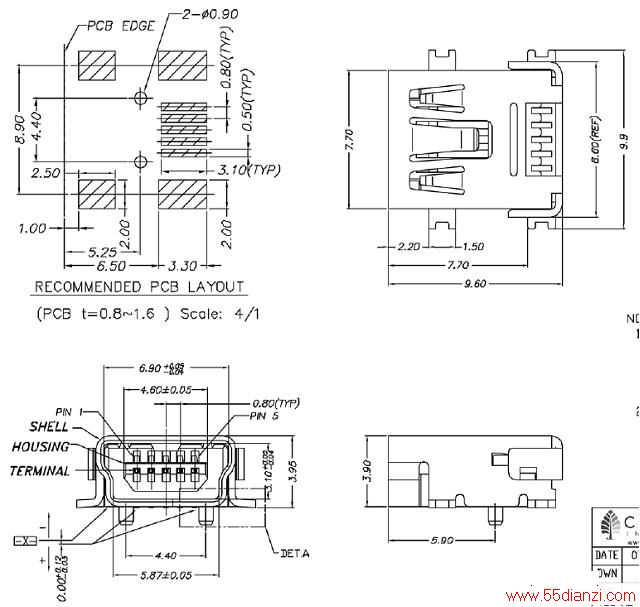

USB Mini-B型插座贴片



点击看大图



下载：网上某人画好的USB Mini-B Protel封装库rar

(来源：lxysduky's Blog)

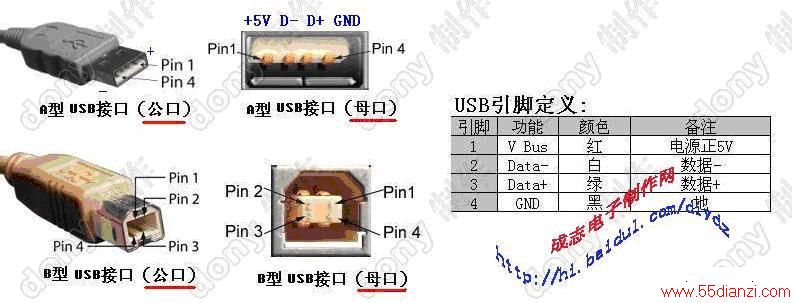

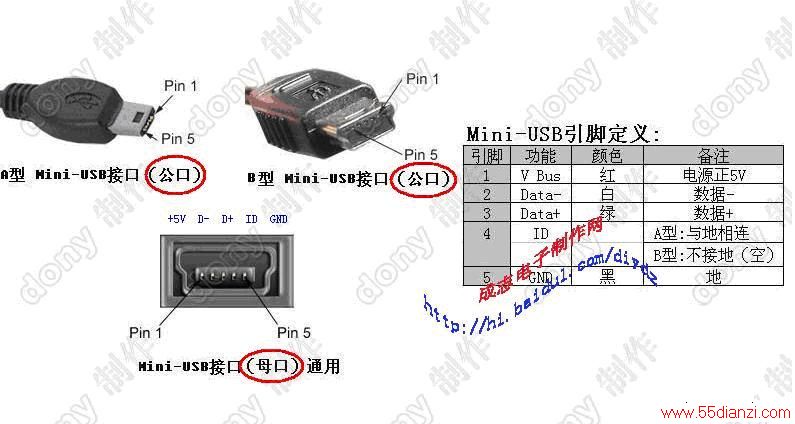

USB实物图





点击看大图

 点击看大图



上一页  [1] [2]
