基于Y976的摩托车转向灯控制与音响提醒电路

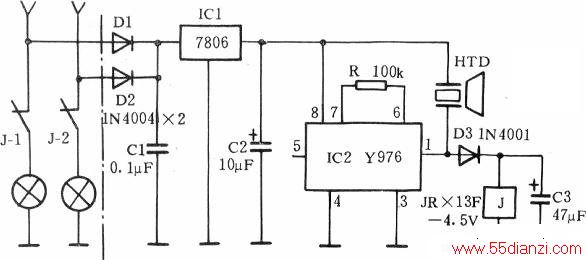

　　此电路既可作转向时的灯闪烁警示，也可作转向时的声提醒。D1、D2直接接于两转向灯的供电端上，经IC1稳压及C1，C2滤波的直流电，使Y976通过压电喇叭发出音响，由于⑤脚内部接上拉电阻，故这里可将其悬空；另Y976的③脚接地，因此继电器J产生间歇吸放，其触点控制信号灯产生闪烁；须注意的是：由于①脚的输出为调制音频，选取J的工作电压应比直流供电电压低一些，并且隔离二极管D3与并联电容C不可缺少，以保证J能够可靠带动J-1、J-2通断。
