由Y976构成的触摸报警电路

点击数：7760 次录入时间：03-04 11:44:18 整理：http://www.55dianzi.com 安全-防盗-报警

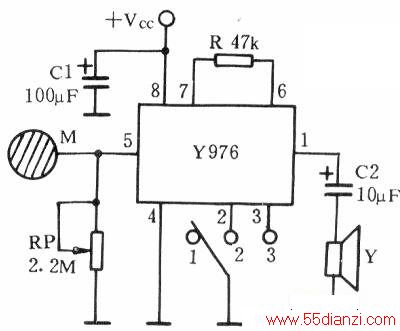

　　Y976属CMOS器件，故使能端⑤脚有较高输入阻抗，为此我们可用Y976制作一只触摸报警器，电路如下图所示，调节RP使Y976刚好无音响输出，这时触摸极片M，喇叭便发出报警音响，通过②、⑧脚接地，可选择输出音响形式。

由Y976构成的触摸报警电路
