简单实用的防窃电电路

　　电部门为防止用户窃电，采取了许多措施，下面介绍其中一种防窃电电路。
　　

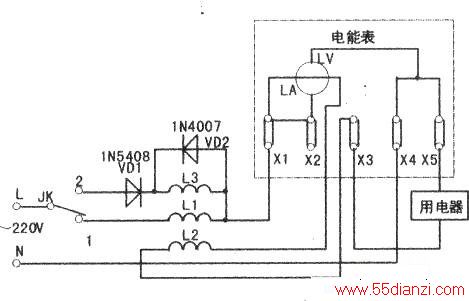

　　电路见下图，图中L1、L2、L3是继电器的三组线圈．JK是继电器的一组转换触头。线圈L1、L2的线径、匝数相等，但是反方向接在电路里。线圈L3的匝数较多．且线径与L1、L2的线径相比较细．L3与电能表的电流回路引出线相连接。在用户不窃电的情况下，通过线圈L1、L2的电流大小相同，方向相反，两线圈产生的合磁场为零，继电器不会动作，其继电器常闭触头对用户供电。当用户有窃电行为造成流过L1、L2的电流不相等时，两线圈产生的合磁场不再为零，继电器将动作。其常闭触头断开，常开触头闭合，市电由二极管半波整流后经L3与负载相连。显然，继电器由开始的交流吸合状态转变为直流非吸合状态。由于L3的线圈电阻较大，因此用户负载上只有很低的半波电压，负载不能正常工作，用户必然会终止窃电行为，从而起到防窃电作用。当用户终止窃电行为后，流过线圈L1、L2的电流又大小相同，方向相反，两线圈产生的合磁场为零（或用户在断开所有负载后，线圈L1、L2不会产生磁场），于是继电器重新释放，常闭触头复位，恢复对用户的供电。
