基于89C2051简易拨号报警电路的设计

基于89C2051简易拨号报警电路的设计

点击数:7480 次   录入时间:03-04 11:48:27   整理:http://www.55dianzi.com   安全-防盗-报警

  该报警器利用电话机的重拨功能进行报警,电路简单、体积小巧、性能稳定、无误报,对电话线路无任何影响,经实际使用,效果很好。

  该报警器主要由电源电路、控制电路、话机电路三部分组成。电源电路输出Sv、6V两组电源。Sv电源供单片机工作,6V电源供继电器工作,这样可以防止继电器通断时干扰单片机的工作。

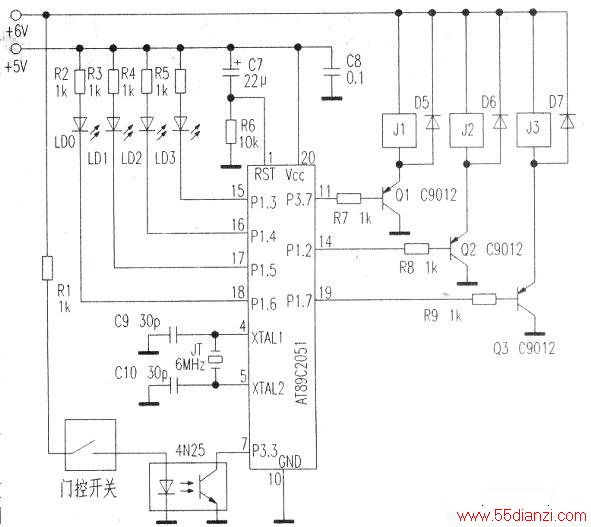

  下图是控制部分的电路图。由89C2051作主控芯片。J1、J2二组常开、二组常闭模拟电话摘机,J3模拟电话重拨;LDO—LD3为电路工作状态指示灯;C7、R6组成上电复位电路;光耦4N25起隔离作用,防止因门控开关线太长而将干扰引入单片机的P3.3口。电路的工作过程是:主人出门前接通报警器电源,单片机复位,软件初始化,P1.6输出低电平,其余端口输出高电平,LDO点亮,其余指示灯和继电器不工作。延时30秒后,P1.6输出高电平,LDO熄灭;此后,软件不断查询是否有盗情发生,即P3.3是否为低电平。一旦有人撬门人室,门控开关闭合,光耦导通,P3.3变为低电平,P1.5输出低电平,LD1点亮;延时5秒后,P1.5输出高电平,P1.4、P3.7、P1.2输出低电平,J1、J2得电工作,LD2点亮,指示摘机工作状态;延时1秒后,P1.3、P1.7输出低电平,J3得电工作,模拟按重拨键,LD3点亮,指示重拨工作状态。延时0.5秒后,P1.3、P1.7输出高电平,J3释放,按键结束,LD3熄灭;延时20秒后,P1.4、P3.7、P1.2输出高电平,J1、J2释放,模拟挂机,状态指示灯LD2熄灭,同时LDO闪烁,表示有小偷来过。说明:开机初始化后延时30秒,在这段时间内,即使门打开,报警器也不会拨打电话,以给主人预留出门时间:检测到有人人室后,延时5秒使主人回来时有足够的时间关闭隐藏的报警器电源开关。

控制电路

  下图是话机部分的电路图。K1、K2是话机的又簧开关(图示为挂机状态)。只要把J1、J2的常开触点J1—1、J2-1与叉簧开关的常开触点并联,J1、J2的常闭触点J1-2、J2-2与叉簧开关的常闭触点串联;J3的常开触点J3-1与重拨键并联即可。J1、J2、J3与电话机用10脚的电脑排线及10脚插座连接。需要说明的是:有的电话机重拨记忆的时间有限,这时需要更改电话机拨号集成电路的电源,或者改用存储拨号。

话机电路



  报警器制作好后,主人出门前在电话机上键入自己的手机号或自动呼机号,一个能自动拨打手机、呼机的报警器便制作成功了。
