  自动门从理论上理解应该是门的概念的延伸,是门的功能根据人的需要所进行的发展和完善。自动门是指:可以将人接近门的动作(或将某种入门授权)识别为开门信号的控制单元,通过驱动系统将门开启,在人离开后再将门自动关闭,并对开启和关闭的过程实现控制的系统。

  自动门采用双速运行,动作迅速,除能实现自动开关门之外,还具有防误夹等功能。

  此系统的整个硬件电路设计可分为四大部分:光电检测、控制操作、电机驱动和检测。设计图如下图所示。

自动门硬件电路设计

  主控芯片采用89C2051,B1~B4是检测自动门所在位置的光电开关,其中Bl、B4是开、关门限位开关,B2、B3是开、关门减速开关。Gl、G2分别是自动门内、外两个开门感应器的常开输出接点。

  假设门处于关闭状态,Sl置于自动状态,当有人接近开门感应器Gl或G2时,其常开输出接点闭合,P3.2输入低电平。单片机检测到P3.2变为低电平后,使P1.3引脚输出低电平,继电器K2线圈通电,一对常开触点K2闭合,同时P3.4引脚输出一定脉宽的PWM脉冲。当P3.4引脚输出高电平时,三极管V3导通,V4截止,MOS管V5栅极得到高电平而导通;当输出低电平时,V4导通,V3截止,V5栅极的电荷被迅速放掉而截止。这样,V5工作在开关状态,直流电机以较快的速度正转开门。

  当自动门到达减速开关B2时,P1.5引脚输入低电平,单片机检测到这一信号后,调整P3.4脚输出的脉冲的占空比,使得高电平宽度变窄,这样电机以较低速度运行;当自动门到达限位开关Bl时,P3.1引脚输入低电平,单片机控制P1.3、P1.4输出高电平,继电器Kl、K2断电,常开触点Kl、K2断开,同时P3.4输出低电平,电机停止运行。

  自动门在开门位置停留5秒后,自动进入关门过程,单片机控制P1.3输出高电平,P1.4输出低电平,P3.4输出PWM脉冲,这样触点K1闭合,K2断开,电动机反转。当门移动到B3位置时减速运行,到达B4时关门停止。

  在关门过程中,当有人需要通过而接近感应器Gl或G2时,立即停止关门,并自动进入开门程序。在门打开后的5s等待时间内,若有人接近感应器Gl或G2,单片机重新开始等待5s后,才进入关门过程,从而保证人员安全通过。

  防误夹功能可防止在开门感应器失效的情况下夹伤行人,图8-13中R9是电流取样电阻,当关门过程中夹到行人时,阻力增加,电机运行电流增大,这时单片机Pl.l脚电压升高,当大于Pl.0脚电压时,内部输出P3.6变为低电平。单片机在检测到这一信号并经过确认后,立即启动开门程序使门打开,确保人员不被夹伤。



www.55dianzi.com

  整个系统软件主要由主程序、PWM发生程序、门开启和关闭子程序、各种故障处理及报警子程序组成。下面主要介绍PWM发生程序、门开启和关闭子程序的设计思路及实现方法。

  1.PWM发生子程序

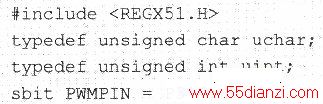

  由前面的介绍知,通过调节PWM脉冲的占空比就能够调节电机转动的速度,从而控制开关门的速度。由于AT89C2051单片机内部没有PWM功能模块,因此只能通过程序控制单片机某个引脚输出高低电平,从而模拟产生PWM脉冲。脉冲的高低电平时间由定时器T0控制。T0中断服务程序如下。

  设置好T0的工作方式并启动T0运行,其后T0不断溢出,产生中断,在T0的中断服务程序中,通过将P3.4引脚值取反并输出,从而产生高低交替的电平信号。通过重新设置T0的计数初值,从而产生不同时间的高低电平,由此可以调节PWM脉冲的占空比。

  本设计中,电机快转时占空比为80%,慢转时占空比为20%,因此T0的计数初值为0xFCEO、0xFFE8。

  StartMotol子程序用于启动电机转动,子程序根据电机转速设置T0计数初值并启动T0运行。根据电机转动方向,设置P1.3、P1.4引脚输出相应电平。程序代码如下:

  StopMotol用于停止电机转动。程序通过停止T0运行,并使P1.3、P1.4引脚输出高电平,实现停机功能。读者可以自行分析得出该程序的代码。

  2.开关门子程序

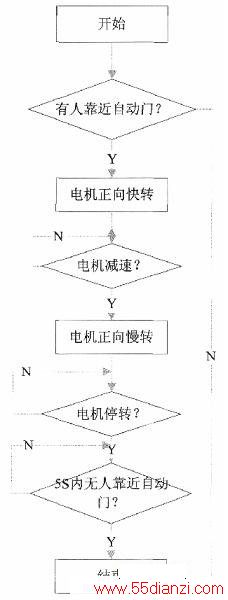

  开门子程序用于控制自动门开门的整个过程。当有人靠近自动门或有物体被夹住时,该程序首先控制电机快速开门;当达到减速位置时,程序控制电机慢速开门;当达到停止位置时,程序控制电机停转,并定时5s。在定时过程中,程序不断判断是否有人靠近自动门,若有则重新定时。流程图如下图所示。

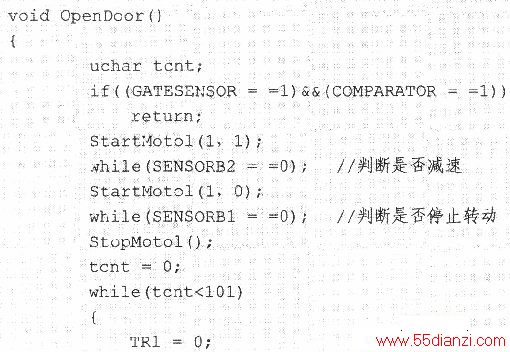

  程序代码如下:

  关门子程序实现原理与开门类似,程序代码如下:



www.55dianzi.com

  3.测试主程序

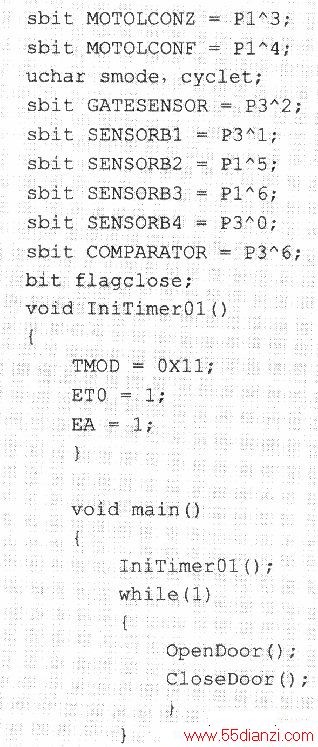

  该程序主要调用相关子程序,实现了自动门的开关门及防夹等功能,代码如下:

  整个自动门的设计以AT89C51为中心,通过光电检测,将数据送入单片机处理,驱动电动机转动,实现对自动门的控制。该设计将单片机、步进电机、光电传感器相结合,充分发挥了单片机的性能。其优点硬件电路简单,软件功能完善,控制系统可靠,性价比较高等特点,具有一定的使用和参考价值。

  我们也可以在本设计的基础上增加其他功能,使系统更加完善。比如增加多种工作模式,有自动、常开、刷卡和实验室/常闭工作模式等。增加故障监测和状态显示功能,对市电、直流电源电压、系统总电流、制动电流、电机温度、系统环境温度都有相应的监测电路,一旦发生掉电、欠压、过流、过热等情况将会报警,保证系统的安全和人身安全。
