本抢答器由89C2051单片机控制,工作稳定可靠、响应速度快、实时性强,具有数字显示和工作状态显示功能。
一、电路组成

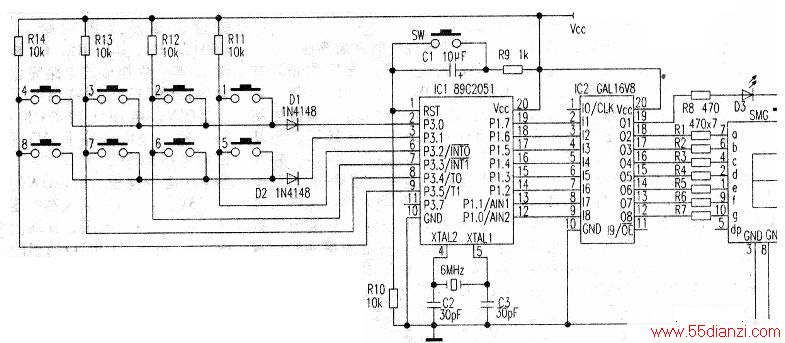

电原理图如下图所示。89C2051的P3.0~P3.5为键盘口,其中P3.0和P3.1为键盘扫描输出口.P3.2~P3.5为键盘扫描输入口;P1.O~P1.7为输出口,其中P1.0~P1.6输出数码管匕段值,P1.7为工作状态指示输出;七段数码管选用共阴管,GAL16V8为数码管的驱动电路,D3作工作状态指示。
二、工作原理
通电复位,电路进入就绪状态,等待抢答。主持人发布抢答命令后,若有人按下按键,程序判断是谁最先按下,然后从P1.0—P1.6输出抢答者号码的七段段码值,经GAL16V8驱动,送数码管显示,并封锁键盘、禁止其他人按键的输入,从而实现抢答功能。当要进行下一次抢答时,由主持人先按下复位按键SW,电路复位,进入下一次抢答就绪状态。D3作状态指示,抢答就绪D3亮,有人抢答时D3灭。

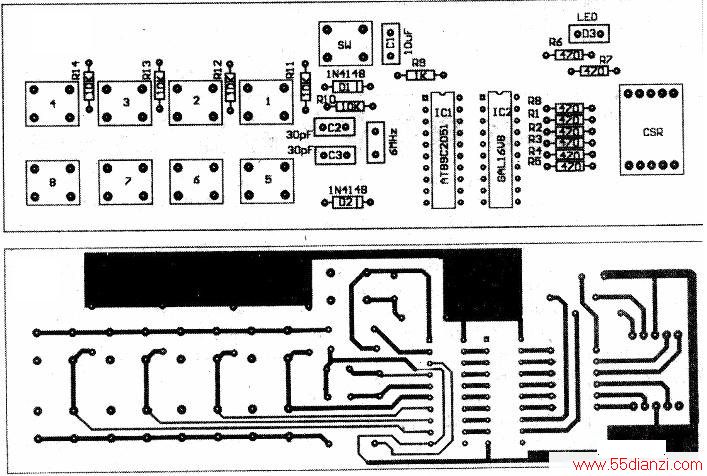

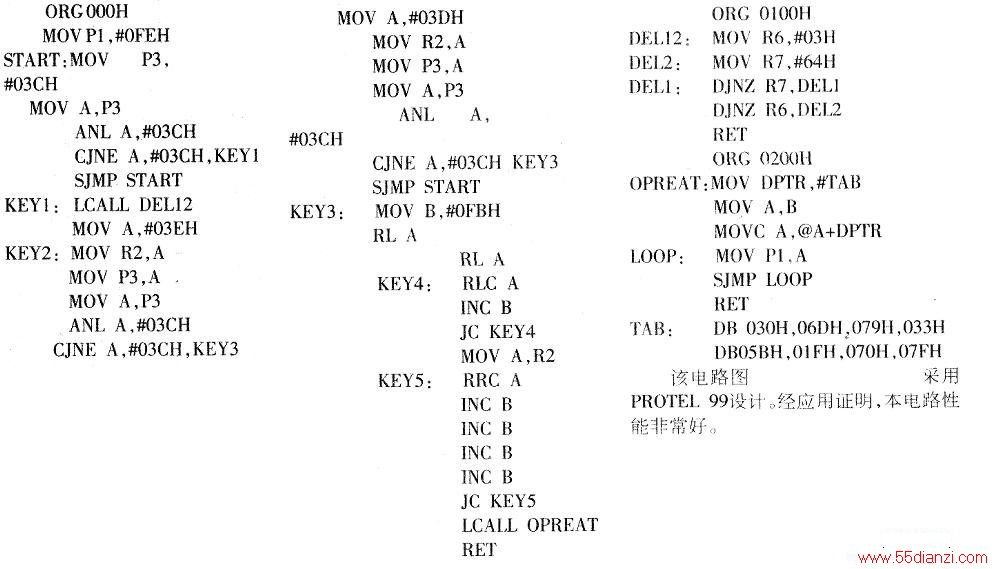

三、源程序
