用激光玩具电筒构成的监视报警电路

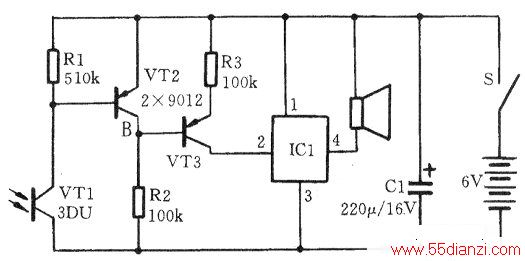

　　此电路的工作原理是：VT1为光敏三极管，受激光照射时呈低阻，使PNP管VT2导通、B点升为高电位、VT3截止，报警集成电路IC1的2脚得不到触发电压，报警喇叭无声。
　　
　　有人闯人警戒区域时激光束瞬间被遮挡，VT1瞬间呈高阻，使VT2截止，B点电位降低使VT3导通．IC1的2脚得到触发电压令报警喇叭报警。报警时间视报警集成电路而定。
