该电路是一种应用于家庭或其他一般小范围特别是小型仓库和宾馆客房的火灾监测及自动喷淋防火设备。下面介绍它的电原理及完整程序。
1．原理

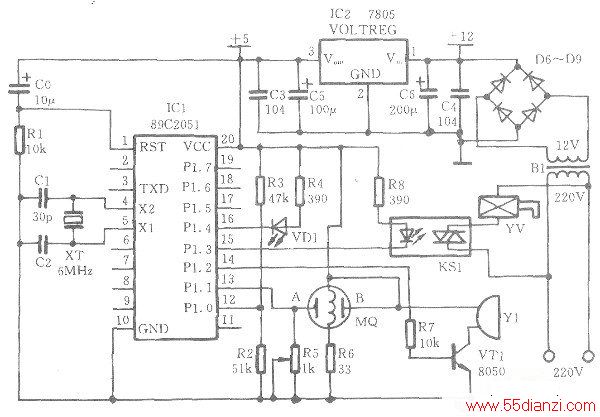

电原理见下图。IC1、Cl、Rl等构成了智能控制最小系统。图中经R2和R3分压后使Pl.0电压约2.5V，此电压作为输入检测基准。系统上电后进行初始化，先向Pl.3送高电位，使光耦可控硅KS1截止，电磁阀YV关闭，然后系统进入检测程序，检测89C2051片内比较器输出端P3.6电位的高低。由图可知，当无火情发生，二氧化碳传感器MQ感应催化载体无烟雾接触，AB间电阻较大，R5上的电压降较低，小于2.5V，即Pl.1电位低于Pl.0的电位，因此，P3.6为高电位；如果有火情发生，MQ接触到烟雾，AB间的电阻变小，使R5上的电压升高，当其值超过2.5V，即Pl.1的电位高于Pl.0的电位时，P3.6的电位就发生跳变，由高电位变为低电位，经过一段时间延时再检测，如果P3.6仍为低电平，排除瞬间干扰的可能，即确认为火灾是否发生。此时向Pl.3送低电位，光耦因而导通，触发可控硅使YV通电，打开水阀门，进行全范围喷淋，并将警情信息连同系统特征码和本机地址打成数据包，通过串口TXD(P3.1)发送出去，与大系统取得联络。在后面的程序里，是将本系统特征码存于40H-42H中，本机地址码存于43H-44H中，火警信息存于45H-46H之中的。
2．调整
先将R5调至最大，然后上电。初始化结束后，系统会发出短促的警声提示，同时点亮VD1指示系统运行。此时MQ在预热，AB间的电阻较大，系统不会进入持续报警状态。经过2分钟以后，MQ预热完成，AB间的电阻稳定在700欧左右，这时再缓慢调整R5，使系统连续发出警声，找出临界点，然后再将R5稍稍调小一些，使灵敏度低一点。此时用燃着的香烟的烟雾去触发MQ，系统就会报警。如果烟雾传感器一致性比较好，R5可用具600欧的固定电阻代替，整个电路就无须调整了。

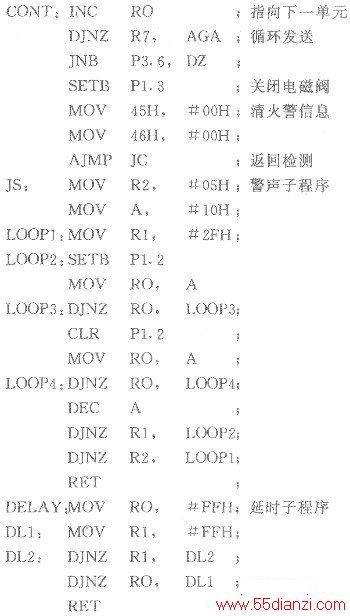

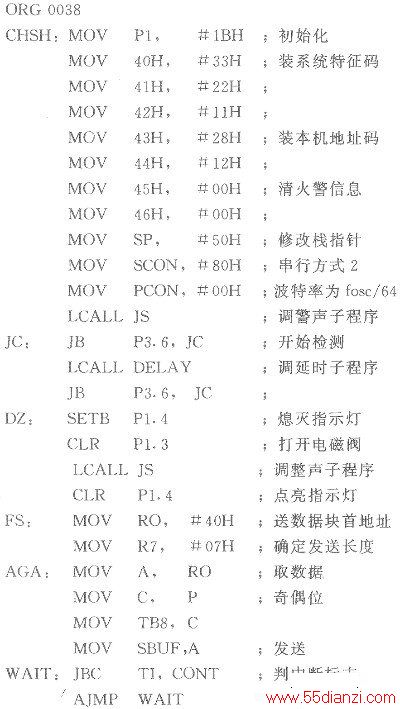

3．程序清单
