系统从降雨型滑坡的形成机理出发，利用物联网等先进技术，设计无线传感器网络节点实时感知监测区域的多维数据，并对各类诱发因子进行定量分析。最后结合地质条件联合建模，对滑坡等地质灾害实时预警，在指导防灾与减灾方面具有深远意义。
在强降雨的诱发下，滑坡、崩塌、泥石流、塌陷等地质灾害经常发生，资料表明，由暴雨诱发的地质灾害的概率约占85％，其中近95％的滑坡等地质灾害发生在暴雨开始的10小时以后，86％的滑坡等地质灾害发生在强降雨开始的24小时以后。无论在暴雨过后多长时间发生地质灾害，往往和监测区域的有效降水量、河道水流情况、地质条件等密切相关。由于滑坡等地质灾害具有突发性、随机性，以及短时间内能造成巨大损失的特点，传统模型并不能实时准确地预测监测区域的危险系数。本系统能根据降雨型滑坡形成机理，将无线传感网、物联网等技术应用到滑坡等地质灾害预测模型中，从而全面地感知监测区域的多维数据，实现动态预警的同时提高了预警准确性。
1 系统总体设计

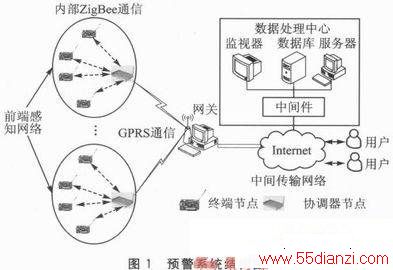

针对山区复杂地形，结合物联网、无线传感网等技术的应用特点，特提出基于物联网的滑坡地质灾害预警监控系统，其系统结构如图1所示。该系统主要由前端无线感知网络、中间传输网络、数据处理中心等组成。其中前端感知网络负责实时感知监测区域的动态变化，为合理决策提供科学依据；中间传输网络部分主要包括GPRS无线传输和IP网络通信等，负责把前端无线感知网络采集的数据包传送至远端的数据处理中心；数据处理中心具有数据分析统计、数据建模、模糊判断、数据共享等功能。同时，系统可以通过网站信息、应急短信、电话、LED显示屏发布相关预警信息。

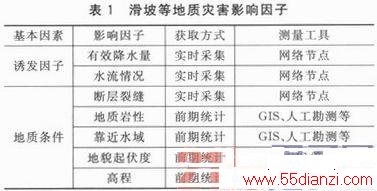

根据资料分析与专家意见，将滑坡等地质灾害的影响因子主要划分为诱发因子与地质条件两大类，具体的影响因子如表1所列。其中，外在诱发因子主要指有效降水量和水流情况，而内在地质条件主要包括断层裂缝、靠近水域、地质岩性、地貌起伏度、高程等。根据影响因子与相关技术建立有效的预警模型，实现对监测区域的滑坡等地质灾害的实时预警。
2 网络节点设计
2．1 利用ZigBee技术互联通信

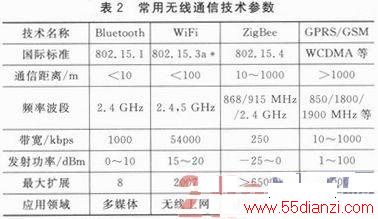

某一监测点内部采用ZigBee技术进行组网通信，实现对监测区域的全方面感知与控制。ZigBee WiFi、Bluetooth、GPRS／GSM等常用无线通信技术的具体参数如表2所列。ZigBee具有成本低、体积小、功耗低、易于扩展、感应性强等特点。考虑到降雨型滑坡系统的监测网络节点较多、数据传输量不大，但覆盖面相对较广的特点，感知区域适合采用ZigBee技术进行互联通信。
2．2 网络节点的硬件结构设计
网络节点是一个微型嵌入式系统，是构成数据采集与信息传输系统的基本单元，它能在较小的体积内集成多种功能，如数据采集、信息处理和无线数据收发等功能。网络节点一般由处理器模块、ZigBee通信模块、能量供应模块、传感器模块(协调节点可没有传感器模块)等模块构成。其中传感器模块作为整个系统的“感知器官”，负责监测区域内信息的采集和数据转换；处理器模块作为整个节点的“大脑”，主要负责对传感器模块、ZigBee通信模块的控制及整个节点的协调等；ZigBee通信模块作为网络节点的“耳朵+嘴巴”，负责与其他网络节点进行无线数据通信。其中终端节点仅包含Zigbee通信模块，协调器节点包含ZigBee通信模块和GPRS数据收发模块；能量供应模块则是节点的“心脏”，为网络节点的各个组成部分提供足够的动力和能量。

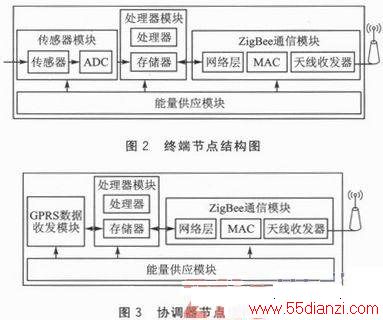

根据实际功能需求及部署特点，采用星型的无线网络分布模型，具有组网简单快捷、数据传输快等特点。在该模型下只需设计两类节点：终端节点和协调器节点，其结构分别如图2和图3所示。其中，协调器节点负责收集小范围内终端节点所采集的数据信息，而终端节点主要负责信息采集并实时发送至协调器节点。在网络节点的能量供应设计方面，由于协调器节点既要负责收集整个ZigBee网络的信息，又要将数据包通过GPRS模块转发出去，需要较大的功率，可采用太阳能或线路供电等模式。而终端节点只需要定时将采集的数据包发送至协调器节点，然后就迅速进入睡眠状态，其功率较小，可采用电池单独供电，或者通过线路与协调器节点共用供电系统。
在网络节点的操作系统选择方面，考虑到节点的任务量相对少，而数据传输的实时性要求较高，系统可选用一些实时性较强、可移植、可固化、可裁剪、抢先式多任务内核的操作系统，如Tiny OS、μC／OS-II等。
2．3 传感器的全面感知
在监测区域选择性部署电子自动雨量计，并在已发生(潜在发生)滑坡、泥石流所经河道的水坝前设置多个孔洞，每个孔洞下端部署一个液位传感器，在不同深度部署数个液体流速传感器，实时采集监测区域降雨及河道水流信息。其中，测量的有效降雨量作为山体滑坡危险度的第一指标，河道水位深度及流速作为辅助指标。同时，在易发断层裂缝处部署多个缝距传感设备，测量地表裂缝分割体之间相对张开、闭合、位错及垂直向升降的变化量，从而全面感知监测区域的动态变化。
3 预警模型
3．1 影响因子分析

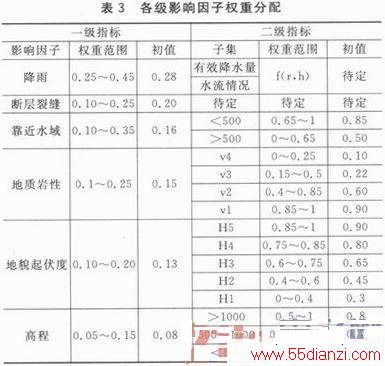

在地形较为复杂的山区，降雨型滑坡等地质灾害一般由一系列外在诱发因子和内在地质条件等影响因子共同作用诱发产生。由于各因子在诱发灾害过程中的作用程度不同，内在则表现为各影响因子在数据模型中所占权重不同。由于很难获取大量的历史滑坡统计数据，本文结合相关资料，相关影响因子权值采用主观赋权法(也称为专家赋权法)来确定，即通过一定方法综合各位专家对各指标给出的权重进行的赋权。经统计，各影响因子的权重调整范围及初始值分配如表3所列。
(1)影响因子
研究表明降雨对山体滑坡的诱发作用，不仅取决于当日降雨量，还和近期降水量、河道水流等情况密切相关。
系统利用部署的电子雨量计实时测量降水量r，在河道中安装液位传感器，测量数据为h。近期滑坡等地质灾害有效降水量Re是指近期各日降雨量(M天内)与其影响系乘积之和，而有效估计降水量R为有效降水量Re、近期(次日)预计降水量Rf和各自影响系数乘积之和，具体计算公式为：
其中i表示雨期距今天数，i=0表示当天，i=1表示前一天，Ri为某天降水量(当天降水量可以分时统计)；αi为该天的降水影响系数，考虑到持续型降雨诱发地质灾害的滞后性，随着计算雨量日期的前移，系数αi逐渐减小；β1和β2分别为有效降水量、近期预计降水量的影响因子。结合近期发生泥石流时的平均警戒有效降水量Rav、河坝的警戒水位高度H，参照公式(3)联合估计有效降雨所产生的不稳定分值f。
其中，参数λ1、λ2、K1、K2均为可调整参数，K1、K2初始值为1。
(2)地质岩性
根据当地的地质测绘图，并结合实地考察，对各个监测点的地质岩性进行量化，初步划分为4个等级，即V1松散岩组、V2粘软岩、V3中硬岩组、V4坚硬岩组。
(3)到水系距离
滑坡等地质灾害与到周边水系(如湖泊、池塘、水库、较大河流等)的有效距离有着比较紧密关系。据统计，距水系的有效距离越近，发生地质灾害的频率越高。系统可根据监测区域地质地图等资料，计算监测点距周边水系的有效距离。
