由两个中间继电器构成的闪光装置

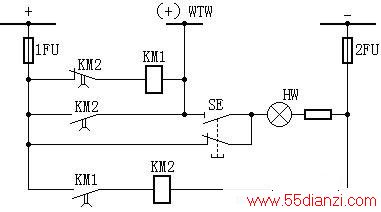

　　由两个中间继电器构成的闪光装置的原理接线见图E-109图所示。当某一断路器的位置与其控制开关不对应时，闪光母线（+）WTW经“不对应”回路，信号灯（HR或HG）及操作线圈（YT或YC）与负电源接通，KM1启动，KM1常开触点闭合，KM2相继启动，其常开触点将KM1线圈短接，并使闪光母线直接与正常电源沟通，信号灯（HR或HG）全亮；当KM1触点延时断开后，KM2失磁，其常开触点断开，常闭触点闭合，KM1再次启动，闪光母线（+）WTW经KM1线圈与正电源接通，“不对应”回路中的信号灯呈半亮，重复上述过程，便发出连续的闪光信号。KM1及KM2带延时复位，是为了使闪光变得更加明显。
　　
　　图中，试验按钮SE的信号灯HW用于模拟试验。当揿下SE时，闪光母线（+）WTW经信号灯HW与负电源接通，于是闪光装置便按上述顺序动作，使试验灯HW发出闪光信号。HW经按钮的常闭触点接在正、负电源之间，因而兼作闪光装置熔断器的监视灯。
