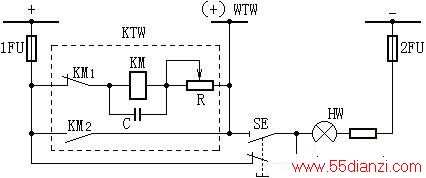

下图中，由KM、R、C组成闪光继电器。按下按钮SE时，它相当于一个不对应回路，闪光母线与负电源接通，闪光继电器KTW的线圈回路接通，电容器C经附加电阻R和“不对应”回路中的信号灯充电，于是加在KM两端的电压不断升高，当达到其动作电压时，KM动作，其常开触点KM.2闭合，闪光母线（+）WTW与正电源直接接通，信号灯全亮。同时其常闭触点KM.1断开它的线圈回路，电容C便放电，放电后，电容C的端电压逐渐降低，待降至KM的返回电压时，KM复归，KM.2断开，KM.1闭合，闪光母线经KM、KM.1与正电源接通，信号灯呈半亮。重复上述过程，便发出连续闪光。
