采用MC33035构成的四川绵阳产中功率有刷控制电路

　　该控制器采用无刷专用芯片,MC33035为核心制作的有刷控制器。

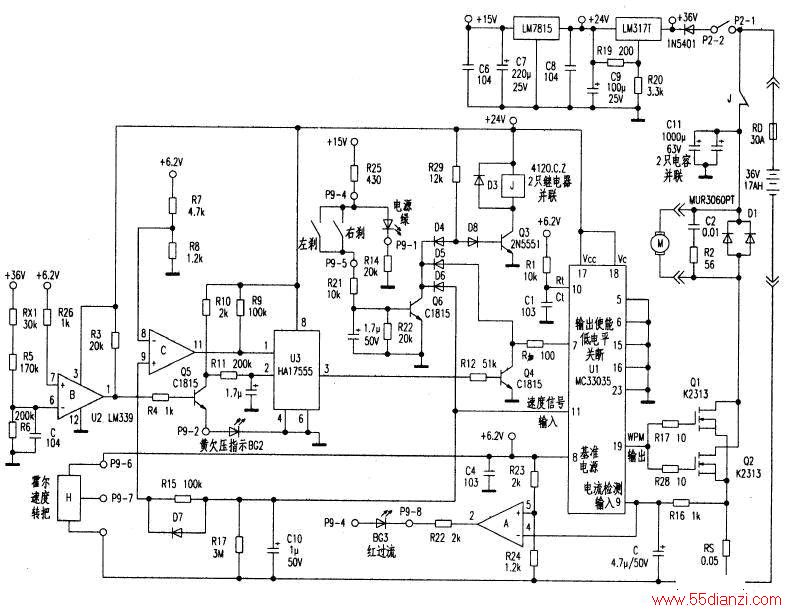

　　控制器电路原理图见下图所示，该控制器的特点是刹车时三管齐下，具体工作原理如下：
　　
　　刹车电路主要由J、Q3、Q6等组成。继电器常开触点串联在电机的供电电路中，+24V通过R29、D8为Q3提供基极电流，Q3导通，J得电吸合，常开触点闭合，电机得电。
　　
　　1)当刹车时，左、右刹车开关闭合，+15V通过R25、R21为Q6提供基极电流，Q6导通，集电极电位降低，D4导通，使D8截止，Q3失去基极电流而截止，J失电，常开触点断开，电机失电停止转动。
　　
　　2)在Q6导通，集电极电位降低时，D5也导通，降低了U1的⑦脚电位。该脚低电平关断PWM输出。
　　
　　3)在Q6导通，集电极电位降低时，D6也导通，无论调速转把在低速或高速位置，均将霍尔调速转把转速信号对地短路而降低送往U1⑾脚的信号电压。
　　
　　欠压保护电路由欠压检测U2B和单端触发器U3组成。其输出经Q4倒相送U1的⑦脚，关断U1的输出。转把电压检测U2C的输出送单端触发器U3强制复位端④脚进行调速工作。
