帕萨特汽车CAN总线系统数据传递终端

　　汽车车载网络CAN数据传递终端实际上就是一个电阻器，其作用就是避免数据传输终了反射回来时，产生的反射波导致数据被破坏。数据传递终端一般有两个，根据其设置的位置可以分为分开式和组合式两大类。
　　

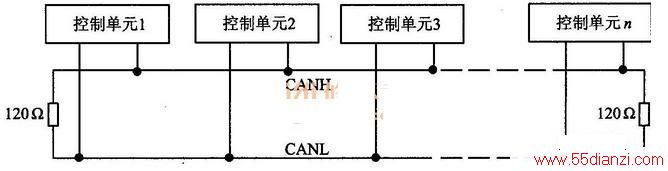

　　1．分开式数据传递终端
　　
　　这种方式的数据传递终端，是将两个数据传递终端分别设置在车辆两处的两个控制单元中，如下图所示。

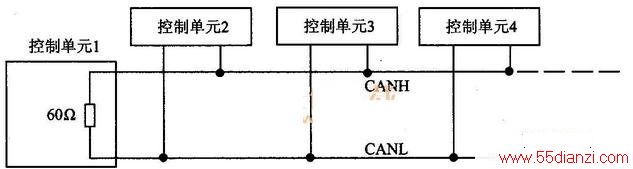

　　2．组合式数据传递终端
　　
　　这种方式的数据传递终端，是将原来分布在两个控制单元中的两只电阻器以并联的形式归并到一个控制单元内，如下图所示。
