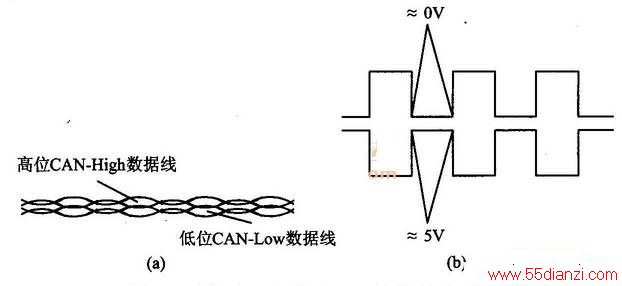

CAN数据总线是一种用来传输数据的双向数据线，分为CAN高位（CAN-high）和低位（CAN-low）数据线。数据通过数据总线发送给各个控制单元，各控制单元接收后进行计算。为了防止外界电磁波干扰和向外辐射，CAN总线通常采用两条导线缠绕在一起的方式构成，如下图（a）所示。由于缠绕在一起的两条导线上的相位是相反的，当一根线上的电压为5V时，另一根线上的电压则为0V，如下图（b）所示。这样，这两条线上的电压和就总等于一个常数。通过这种措施，可以保护CAN总线不会受到外界电磁波的干扰，同时也可以使CAN本身产生的辐射不会向外辐射，以使这两条线保持中性。
