倒车雷达提示倒车时汽车要经过的路面所出现的障碍物。系统包括4个超声波传感器，1个ECU和1个扬声器。 当汽车处于倒车档位时，ECU使用超声波传感器监控后保险杠周围的区域，如果监控范围内监测出障碍物，则向蜂鸣器输出警报。
一、组成组件
倒车雷达系统组成原件有：
蜂鸣器
PDC ECU
超声波传感器
倒车雷达显示器
二、组成组件功能介绍
１、超声波传感器
超声波传感器是一个安装于后保险杠的无线电收发机。当系统激活时，传感器发送超声波脉冲。传感器所接收的脉冲反射经过处理输出至ECU，作为距离读数。
２、PDC ECU
ECU提供PDC的自动控制，不受驾驶员干涉。当系统激活时，ECU输出已经过处理的信号至超声波传感器和倒车雷达显示器，并从传感器处接收距离读数。
说明：衣帽架下面。
３、倒车雷达蜂鸣
倒车雷达蜂鸣产生音频警报，然后PDC ECU通知驾驶员系统状态和监测区域里存在障碍物。
说明：乘客侧仪表板下部。
４、显示器
三、系统工作过程
当ECU接收到已选倒车档信息时，它即激活超声波传感器，然后输出信号至蜂鸣器和显示器，蜂鸣器产生一个单独的可听见警报音（嘟嘟声）以提示系统被激活。然后ECU处理来自传感器的距离读数以确定是否在监测范围内存在障碍物。如果范围内没有障碍物，则不出现进一步的警报声。如果监测出障碍物，ECU即输出信号至蜂鸣，产生重复的警报音声，同时显示器也开始显示红色光线。

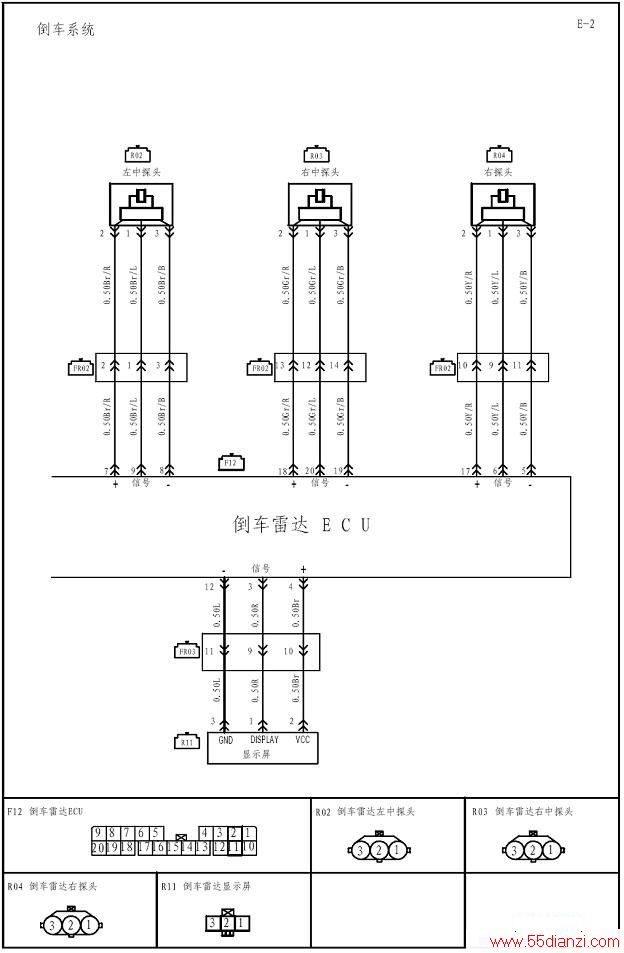

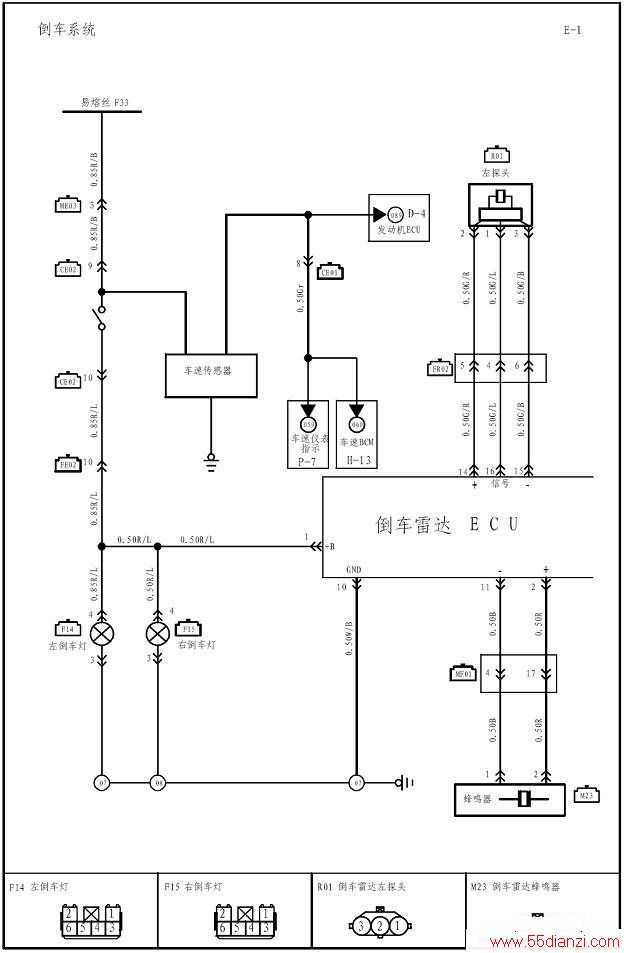

四、控制原理图
五、诊断与维修
注意：
如下情况，可能不报警：
铁丝、绳索、网墙等细的物体；
象岩石等低矮的物体；
松软的雪、棉、海绵等容易吸收超声波的物体；
雷达探头上溅有水滴并冻结在表面时；
雷达探头上沾有雪或泥等覆盖了倒车雷达探头时。
如下情况，可能错误报警:
在凹凸的道路、沙砾路、草丛中行驶或停车时；
装有并使用高输出的无线电或天线时；
其它车的喇叭声、摩托车的发动机声、发出气体制动声等物体接近时；
在果冻状的雪中或雨中行驶时。
