每个系统都从它的电路图开始。这此电路图说明了每个部件的全部工作路径。例如，电气负载的电源供应及负极搭铁，导线插接件位置以及组成电路相关的保险丝、开头等。

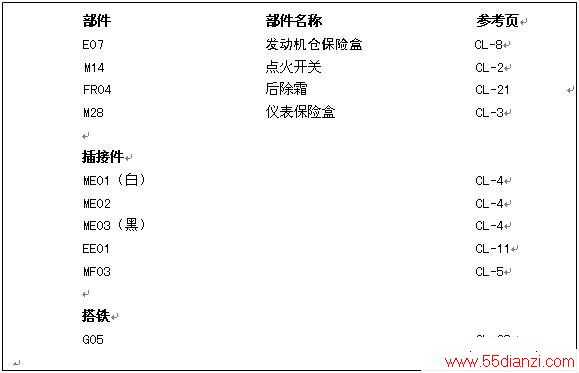

2、部件位置索引
要在车辆上定位示意图部件时，参照每个示意图后面的部件位置索引。在部件位置索引中列出了主要的部件、导线插接件、搭铁、二极管和他们的具体位置图参考页。

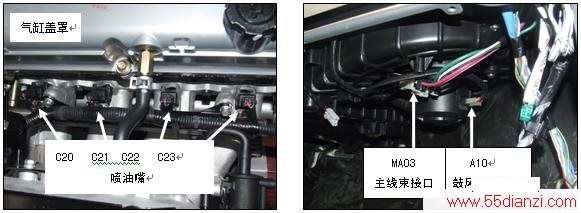

3、部件位置图
在部件位置上很容易找出部件位置索引说明中所示的配件、导线插接件等安装位置。
4.线束布置
线束布置图说明主要线束、导线插接件安装固定位置及主要线束的路线。这些线束布置图使电路检修更简便。
