宝马轿车音响选台和收音控制电路

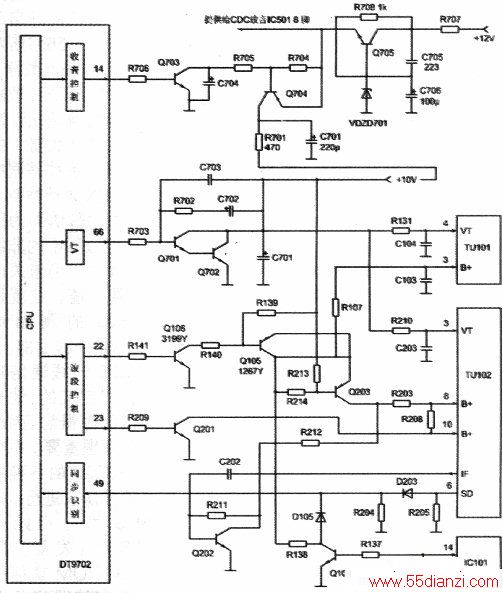

    宝马轿车数字音响选台和收音控制电路如下图所示，主要由DT9702微处理器为核心构成。

    1．选台调谐电压控制电路

    当按下“SEEKUP（自动搜索）”键时，微处理器DT9702的66脚输出的调宽脉冲信号→R703→Q701、Q702组成的有源低通滤波器平滑滤波，变换为可变直流调谐电压后加至TU102、TU101的VT端内，用以改变变容二极管的容量，以此来进行选台。正常工作时，Q702集电极电压在0.5～8.5V之间变化，对应着AM或FM收音频率的高端和低端区间。调谐电压VT的消失会导致AM或FM均收不到台，且也无收音频率显示故障；VT调谐电压不稳会导致AM或FM波段逃台现象：VT调谐电压变低，会使AM或FM波段某一区间收不到台。

    2．波段控制电路波段选择是按压“BAND（波段）”键实现的，每按一次，波段即按以下顺序变换一次：FMⅠ→FMⅡ→FMⅢ→AMⅠ→AMⅡ→+LW→FMⅠ……

    选定的波段在LCD显示屏上显示，如选中的FM电台为立体声节目，则显示“ST”。

    (1)FM波段收音状态。DT9702的22脚输出的高电平一R141电阻→Q106基极使其导通，Q105基极电压下降也导通。

    这样，从Q704集电极输出的约10V电压→Q105导通的e-c极间加至调频收音电路TU101，整机处于FM波段收音状态。此时由于Q203管截止，AM波段处于停止工作状态。

    (2)AM波段收音状态。DT9702的22脚输出的低电平(约为O.lV)→Q106管截止→Q105管也截止，而Q203管却导通。这样，Q704管输出的电压将通过Q203管导通的e-c极间提供给AM收音组件TU102的B+端（8脚）和中放管Q202，使整机处于AM收音状态。

    (3)LW波段收音状态。当整机处于AM或FM波段时，DT9702的23脚均处于低电平状态。当整机处于LW波段收音时，DT9702的22脚仍保持低电平，但23脚变为高电平。该信号经R209→Q201基极使其导通，等效将TU102的BS端（10脚）接地，使天线输入信号衰减10～20dB，尽可能地滤去噪声，供接收本地强电台使用。

    某一波段收不到台，应检查上述相应的控制电路。

    3．同步头识别电路DT9702的49脚为SD（停止搜索）输入端。CPU（中央处理器）每4.2ms对SD进行检测，当检测到5V高电平持续12.6ms以上时，控制TV电压不再增大或减小，以锁定接收电台的频率：当检测到OV低电平持续12.6ms以上后，将执行继续快速搜台功能(1)AMSD信号通路。TU102SD端（6脚）→D203隔离二极管→DT9702的49脚。(2)FMSD信号通路。IC101的14脚→R137电阻→Q104管基极，经放大后从集电极输出→D105隔离二极管→DT9702的49脚。

    4．收音控制电路

    由于收音时的音源处理及供电与CDC（多片式CD）放音同取一路，故重放CDC时应对有关电路加以控制。否则会同时重现或相互产生干扰。

    (1)收音状态。收音与CDC转换由“MODE（功能）”键控制，控制变化顺序为：RADIO（收音）→TAPE（磁带）→CDC(多片式CD)→RADIO……。

    收音时，DT9702的14脚输出的高电平（约为4.8V）→R706电阻→Q703管基极，使其导通，Q704管基极为低电平（约为0.1V)也导通。这样，Q705发射极输出的约10V的电压，经Q704导通的e-c极音提供给调谐电压电路和波段转换控制电路，供收音电路作为工作电源。

    (2)CDC放音状态。当按压“MODE”键使整机处于CDC碟片音源信号处理状态时，DT9702的14脚由高电平转变为低电平→Q703的基极为低电平而截止，Q704管基极为高电平也截止，从而切断了收音电路的供电，但此时音频处理IC601及其以后的功率放大电路均是工作的，故它们可以继续处理CDC重放时输出的音频信号，整机处于CDC重放状态。

    如果CDC放音时无声，首先就应检查IC501的8脚上的约10V供电是否正常。如无电压（或电压很低），则再检查DT9702的14脚上是否为低电平。

    如为低电平，则可能是Q703管被击穿短路，使Q704管始终处于导通状态。

    如DT9702的14脚始终为高电平（按“MODE”键无效），则为微处理器DT9702本身损坏。

    如果DT9702仅是其14脚内电路局部损坏，其他功能均正常，且汽车音响未与CDC连接使用。此时也不必更换价格昂贵且不易购到的DT9702，就这样使用。如要用CDC功能，则可断开R706电阻的任一端，在其间加接一只开关即可。CDC放音时断开此开关，收音时按通此开关。

    Q704管被击穿短路（指c-e结间）在CDC状态时，收音电路也处于工作状态，会使CDC放大信号受干扰或噪声大，这是此故障的典型特征。

    图1中的Q705、VDZD701与R708等组成了串联简易稳压电路，用于将12V蓄电池电压稳压为10V后提供给CDC放音及选台控制电路作工作电源。
