图(2)参数抄表
用电量报表功能，可选择时间段进行查询，支持任意时间段电度累计查询，具备数据导出和报表打印等功能。为值班人员提供了精确可靠的电能报表。该报表各回路名称和数据库关联，方便用户修改回路名称。见图(3)。

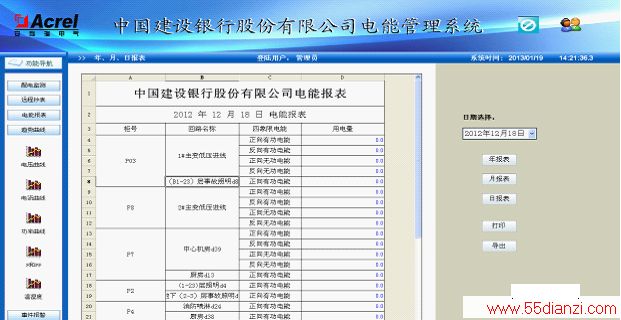

图(3)电能报表
电能年、月、日报表功能，主要完成对低压出线回路的电能进线年、月、日统计，还配电能饼图，为值班人员提供了直观、精确、可靠的年、月、日报表。该报表各回路名称和数据库关联，方便用户修改回路名称，具备数据导出和报表打印等功能。见图(4)和图(5)。

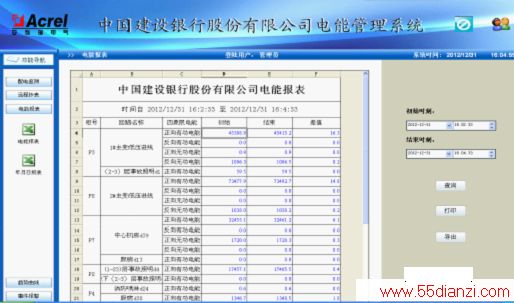

图(4)
图(5)
谐波报表功能，主要完成对低压出线回路的谐波分量统计，为值班人员提供了直观、精确、可靠的电网质量报表。该报表各回路名称和数据库关联，方便用户修改回路名称，具备数据导出、历史数据查询和报表打印等功能。见图(6)。

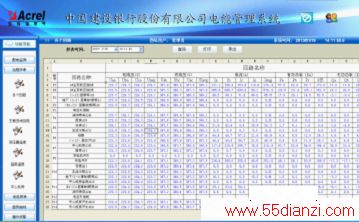

图(6)谐波报表
机房环境、变压器相间温度报表功能，左图是客户要求右图是软件实现的，主要完发电机房和配电室温湿度统计，变压器相间温度风机启停的检测。为值班人员提供了直观、精确、可靠的变压器运行情况和机房环境报表。该报表各回路名称和数据库关联，方便用户修改回路名称，具备数据导出、历史数据查询和报表打印等功能。见图(7)和图(8)。
图(7)变压器相间温度

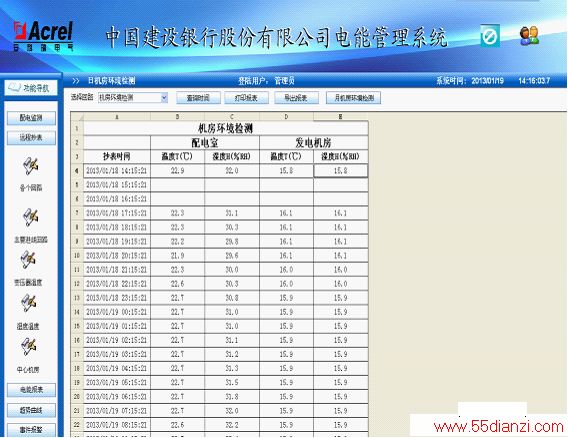

图(8)机房环境检测
系统通讯结构示意图，主要显示系统的组网结构，系统采用分层分布式结构，同时监测间隔层设备的通信状态。红色表示通讯正常，绿色表示通讯故障。见图(9)。

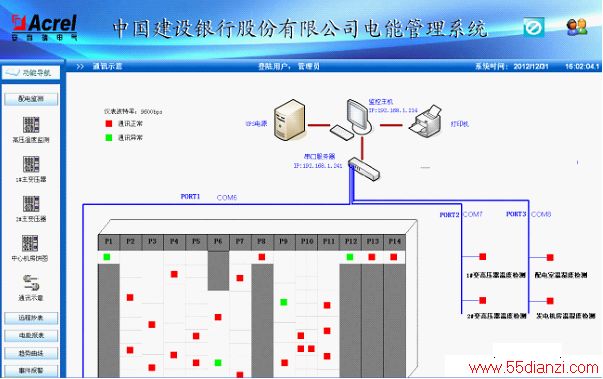

图(9)系统通讯结构示意图
负荷趋势曲线界面中可直观的查看回路的负荷运行情况。查看实时和历史趋势曲线，点击画面相应按钮或菜单项可以完成相应功能的切换;帮助用户进线趋势分析和故障追忆，具备曲线打印功能。为分析整个系统的运行状况提供了直观而方便的软件支持。见图(10)。
图(10)趋势曲线图
4结束语
随着社会的发展及电力的广泛应用，电力监控系统已成为全国各地重点工程项目、标志性建筑/大型公共设施等大面积多变电所用户的必然选择，本文介绍的Acrel-3000电能管理系统在中国建设银行股份有限公司云南分行本部地下B2变电所改造的应用，可以实现对变电所低压配电回路用电的实时监控和电能管理，不仅能显示回路用电状况，还具有网络通讯功能，可以与串口服务器、计算机等组成电能管理系统。系统实现对采集数据的分析、处理，实时显示变电所内各配电回路的运行状态，对模拟分合闸、负载越限具有弹出报警对话框及报警声音提示，并生成各种电能报表、分析曲线、图形等，便于电能的远程抄表以及分析、研究。该系统运行安全、可靠、稳定，为变电所用户解决用电问题提供了真实可靠的依据，取得了较好的社会效益。
