爱特梅尔(Atmel)公司的SMART SAM4C微控制器是系统级芯片解决方案，用于智能电源应用，它是基于两个高性能的32位ARM Cortex-M4 RISC处理器构建。这些器件最高运行速度为120MHz，同时具有高达2MB的嵌入式闪存、304KB的SRAM和片上高速缓存(每个核)。其双重ARM Cortex-M4的架构可以将一个应用层、通信层和安全功能集成在单个器件中，并可以通过一个16位外部总线接口，来扩展程序和数据存储。SMART SAM4C微控制器外设集包括先进的加密引擎、防篡改浮点单元(FPU)、USB全速主机/设备端口、5个USART、2个UART、2个TWIs、最多七个SPI，1个PWM定时器，2个3通道通用16位定时器、校准低功耗RTC(备份域运行，最低0.5μA)和一个50×6分段LCD控制器。
SAM4C系列是一个可扩展的平台，具有爱特梅尔公司业界领先的SAM4标准微控制器，前所未有的成本结构、性能和灵活性，是全球智能电表设计师的理想选择。
SAM4C32主要特性
应用/主机核
ARM Cortex-M4，最高120MHz运行
存储器保护单元(MPU)
DSP指令
Thumb-2指令集
指令和数据高速缓存控制器，2KB的缓存内存
存储器
最高2字节的嵌入式闪存，用于程序代码(I-code总线)和程序数据(D-code总线)，内置ECC(2位错误检测，和每128位1位校正)
最高256KB的嵌入式SRAM(SRAM0)，用于程序数据(系统总线)
8KB的ROM与嵌入式引导程序例程(UART)，应用编程(IAP)程序
协处理器(提供单独的应用程序，通信或计量功能)l
ARM的Cortex-M4F，最高120MHz运行
IEEE? 754标准，单精度浮点单元(FPU)
DSP指令
Thumb-2指令集
指令和数据高速缓存控制器，2KB的高速缓存
存储器
最高32KB的嵌入式SRAM(SRAM1)，用于程序代码(I-code总线)和程序数据(D-code总线和系统总线)
最高16KB的嵌入式SRAM(SRAM2)，用于程序数据(系统总线)
对称/异步双核架构l
基于中断处理器间通信
异步时钟
每个核都具有一个中断控制器(NVIC)，
每个外设IRQ路由到每个NVIC输入
密码l
高性能AES 128至256，各种模式(GCM、CBC、ECB、CFB、BC-MAC、CTR)
TRNG(高达38Mbit/s的数据流以测试裸片和FIPS)
公钥加密加速器和相关的ROM库(RSA、ECC、DSA、ECDSA)
完整性检查模块(ICM)，基于安全散列算法(SHA1、SHA224、SHA256)，DMA辅助
安全
最多四个物理防篡改检测I/O，具有时间戳和通用备份寄存器立即清除
JTAG访问的设备保护?安全位
共享系统控制器l
电源
嵌入式核和LCD稳压器的单电源操作l
上电复位(POR)、欠压检测器(BOD)和双看门狗安全运行l
超低功耗的备份模式(<0.5μA典型@25°C)
时钟
可选3MHz?20MHz的石英或陶瓷谐振振荡器，用于时钟故障检测l
超低功耗32.768kHz晶体振荡器，用于RTC，具有频率监控l
高精度4MHz/8MHz/12MHz的工厂校准内部RC振荡器，与运作微调功能l
一个高频PLL(最高240 MHz)，1个8MHz PLL，与内部32kHz输入，用作高频PLL的源l
低功耗慢时钟内部RC振荡器(作为永久时钟)l
超低功耗RTC与阳历和波斯日历、波形发生(低功耗模式)和时钟校准电路，用于32.768kHz晶振频率补偿电路
最多23外设DMA(PDC)通道
共享外设
一个分段LCD控制器
50段和6通用终端显示能力l
软件可选LCD输出电压(对比度)
低功耗模式低电流消耗
可以在备份模式使用
多达5个USART，具有ISO7816和IrDA?、RS-485、SPI和曼彻斯特模式
两个2线UART接口与一个UART(UART1)，支持光学收发器，提供手持式设备的电气隔离串行通信，如校准，符合ANSIC12.18或IEC62056-21规范
全速USB主机和设备端口(仅适用于SAM4C32E提供144引脚封装)
两个400kHz的主/从和多主双线接口(I2C兼容)
最多7个串行外设接口(SPI)
两个3通道16位定时器/计数器，具有捕捉、波形、比较和PWM模式
正交解码器逻辑和2位格雷向上/向下计数器，用于步进电机
4通道16位脉宽调制器
32位实时定时器
模拟量转换模块
8通道，500kS/s低功耗10位SAR ADC，与数字平均器，提供12位分辨率(30kS/s)
软件控制的片上参考范围从1.6V至3.4V
温度传感器和备用电池电压测量通道
调试口
星形拓扑AHB-AP调试访问端口，与通用SW-DP/SWJ-DP，比菊花链拓扑的性能更高
两个内核之间?的调试同步(交叉触发到/从每个核的暂停和运行模式)
I/O口
最多106 I/O线，外部中断功能(边缘或电平灵敏度)，施密特触发器，内部上拉/下拉、去抖、毛刺过滤和管芯系列终端电阻
www.55dianzi.com
封装口
100引脚LQFP，14mm×14mm，间距0.5mm
144引脚LQFP，20mm×20mm，节距0.5mm(仅限SAM4C32E)
SAM4C32评估板SAM4C32-EK
SAM4C32评估套件(SAM4C32-EK)可评估爱特梅尔公司的32位ARM Cortex-M4 SAM4C系列微控制器的性能，通过代码开发。
SAM4C32-EK可以与以下的微控制器一起使用：SAM4C32C、SAM4C16C和SAM4C8C。

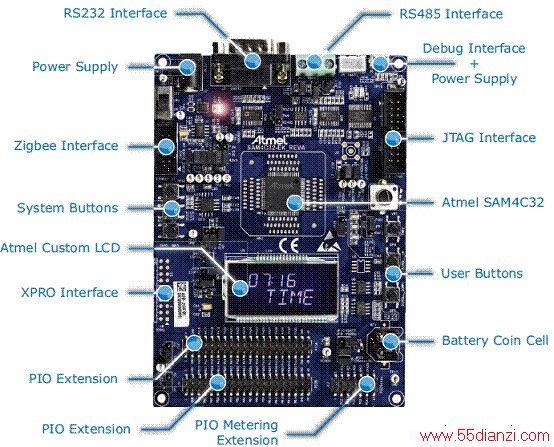

图1 评估板SAM4C32-EK外形图
评估板SAM4C32-EK包括：
SAM4C32-EK板l
电源l
通用输入AC/DC，美国、欧洲和英国插头适配器
3V锂电池型号CR1225
电缆
串行RS232电缆
微型A/B型USB连接线
欢迎函数

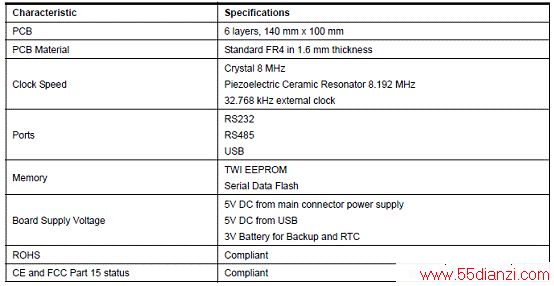

表1 评估板SAM4C32-EK指标:
评估板SAM4C32-EK主要特性
CPU SAM4C32及其嵌入资源l
8MHz和32.768kHz的石英晶体，外部源SMB连接器
主要调节5V/3.3V，红色LED指示灯
纽扣锂电池
主板搭配：
自定义分段式LCD
共享接口，RS232/ RS485
串行数据SPI闪存
两线串行EEPROM
双线温度传感器
双线加密认证存储器(可选)
调试解决方案：
2个外设输入/输出扩展接口HE10(PIO A，B)
外设输入/输出扩展连接器HE10(PIO感)
JTAG/ICE接口
UART/USB桥接设备通信接口
模拟口
模拟3V参考
电位计连接在ADC输入
按键口
4系统按钮：复位、强制唤醒、0防撬、防拆2
2用户按钮：向上滚动，向下滚动
发光二极管l
琥珀色LED
蓝色LED
绿色LED

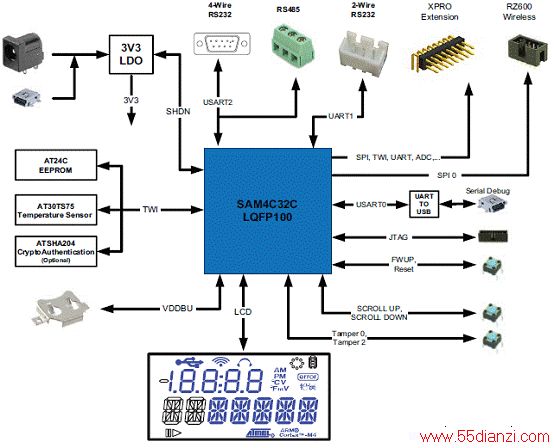

图2 评估板SAM4C32-EK架构图
