1 自动切换分析
1.1 自动切换装置的原理
1.1.1 装设有自动切换装置的电气典型一次接线

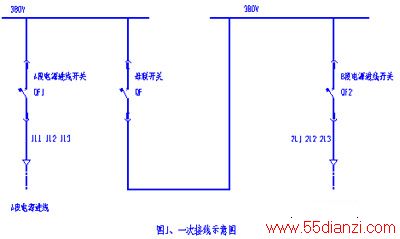

典型的装设有自动切换装置，0.38kV一次接线图如图1
供电电源为双电源，采用内桥式接线。
正常运行方式为，A段、B段分列运行，自动切换装置处于自动状态。
1.1.2 自动切换装置起动条件
1.1.2.1 工作电源电压，除了因手动断开或电源进线开关保护动作而消失外，在其它原因造成电压消失时，自动切换装置均应起动;
1.1.2.2 在一段电源失压后，另一段电源有足够高的电压时，自动切换装置才起动;
1.1.2.3 自动切换装置自动切换延时动作并只动作一次;
1.1.2.4 当电压互感器的熔断器之一熔断时，自动切换装置不应起动;
1.1.2.5 应校验电源过负荷情况和电动机自起动的情况，如过负荷严重或不能保证电动机自起动，应在自动切换前自动减负荷;
1.1.3 典型的自动切换过程
当满足自动切换装置起动条件时，失压侧电源进线开关跳开，母联投入，恢复供电。
2 合理设置控制电源的重要性
自动切换装置起动的首要条件，是一段进线电源失压。在0.38kV电力系统中，控制电源选择交流电源控制时，引自电源进线，当进线电源失压时，相应侧的控制电源同时失压，此时，控制电源应能可靠切换，保证自动切换装置起动，完成自动切换。
因此合理的设置控制电源方式，是自动切换成功的重要因素。
3 典型的控制电源设置方式的特点分析比较
3.1 控制电源设置方式如图2示
正常运行方式下
母联及自动切换装置控制电源引自A段电源。
当B段进线电源失压时，母联开关及自动切换装置控制电源不会切换，B段进线开关控制电源切换至A段电源;
当A段电源失压时，A段进线开关控制电源、母联开关及自动切换装置控制电源切换至B段电源;
任一段进线电源失压发生时，控制电源均切换，保证自动切换装置起动，失压侧的进线电源开关跳闸，母联合闸。
特点：
当任一段进线电源失压发生时，控制电源均有短暂失压并且切换;
切换继电器相互间无电气闭锁，切换过程中，存在反送电的可能;
接线复杂;
3.2 控制电源设置方式如图3
正常运行方式下
所有控制电源均引自A段电源。
当B段电源失压时，所有控制电源不会切换;
当A段电源失压时，所有控制电源均切换至B段电源，;
特点
控制电源引自A段电源，当B段电源失压时，控制电源保持正常，不存在切换的过程;
当A段进线电源失压发生时，所有控制电源迅速切换至B段;
控制电源切换的几率减少一半;
利用自投在线式控制电源设置方式，采用接触器控制切换，切换迅速，可靠。
是控制电源采用交流控制时，在不增加投资的情况下，较佳的控制电源设置方式

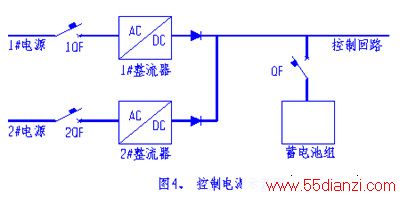

3.3 控制电源采用直流电源，如图4
正常方式
选用两套整流器和一套蓄电池，两套整流器电源分别接在不同段的母线上，两套整流器在线运行。
设计选用整流器，应能够在电源电压恢复正常后，自动恢复，躲过电源进线失压造成的影响，不需人工恢复。
特点
控制电源无时限切换，不受进线电源失压的影响，当任一台整流器失压、故障或者退出运行、检修时，另一台整流器在线切换，控制电源稳定，没有切换的过程，即使进线全部停电，蓄电池仍能提供1小时的控制电源供电时间，进行开关操作，为排除故障，恢复供电节约时间，对于任何要求严格的负荷都能满足要求。
投资增加，维护工作量增加。
4 结论
装设有自动切换装置的0.38kV配变电站，应根据负荷的情况选择控制电源设置方式
在设计控制电源时；
在负荷特别重要的情况下，控制电源应首先选择直流控制电源,直流电源供电稳定,并且参照图4 的方式设计,可以满足任何要求严格的负荷;
在不增加投资的情况下,选择交流电源控制，并参照图3的方式设置控制电源。
