Acrel-3000型低压智能配电系统，充分利用了现代电子技术、计算机技术、网络技术和现场总线技术的最新发展，对变配电系统进行分散数据采集和集中监控管理。对配电系统的二次设备进行组网，通过计算机和通讯网络，将分散的配电所的现场设备连接为一个有机的整体，实现电网运行的远程监控和集中管理。本项目为中国建设银行股份有限公司云南分行本部地下B2变电所改造。根据配电系统管理的要求，需要对银行变电所内的低压配出线进行电力监控，以保证用电的安全、可靠和高效。
1系统结构描述
本监控系统主要实现中国建设银行股份有限公司云南分行本部地下B2变电所的0.4kV配电系统进行用电监测与电能管理;监测范围为改造变电所的T1、T2变压器的馈线柜、母联柜、电容补偿柜，变压器的相间温度、配电室和发电机房的温湿度，馈线柜和母联柜侧仪表进行远程实时监控和电能管理。该系统总计有29只仪表，分4条总线，都是直接通过屏蔽双绞线走管道拉至值班室后连接到串口服务器上，实现总线上仪表与监控主机的数据连通。

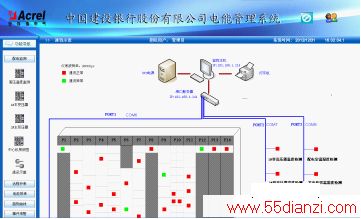

本监控系统采用分层分布式结构，即站控层，通讯层与间隔层;如图(1)所示：
图(1)
间隔设备层主要为：多功能网络电力仪表、开关量、模拟量采集模块和智能断路器等。这些装置分别对应相应的一次设备安装在电气柜内，这些装置均采用RS485通讯接口，通过现场MODBUS总线组网通讯，实现数据现场采集。
网络通讯层主要为：通讯服务器，其主要功能为把分散在现场采集装置集中采集，同时远传至站控层，完成现场层和站控层之间的数据交互。
站控管理层：设有高性能工业计算机、显示器、UPS电源、打印机、报警蜂鸣器等设备。监控系统安装在计算机上，集中采集显示现场设备运行状况，以人机交互的形式显示给用户。
以上网络仪表均采用RS485接口和MODBUS-RTU通讯协议，RS485采用屏蔽线传输，一般都采用二根连线，接线简单方便;通讯接口是半双工通信即通信的双方都可以接收、发送数据但是在同一时刻只能发送或接收数据，数据最高传输速率为10Mbps。RS485接口是采用平衡驱动器和差分接收器的组合，抗噪声干扰能力增强，总线上允许连接多达32个设备，最大传输距离为1.2km。
2电力监控系统主要功能
2.1数据采集与处理
数据采集是配电监控的基础，数据采集主要由底层多功能网络仪表采集完成，实现远程数据的本地实时显示。需要完成采集的信号包括：三相电压U、三相电流I、频率Hz、功率P、功率因数COSφ、电度EPI、谐波量、远程设备运行状态等数据。
数据处理主要是把按要求采集到的电参量实时准确的显示给用户，达到配电监控的自动化化和智能化要求，同时把采集到的数据存入数据库供用户查询。
2.2人机交互
系统提供简单、易用、良好的用户使用界面。采用全中文界面，CAD图形显示低压配电系统电气一次主接线图，显示配电系统设备状态及相应实时运行参;画面实时动态刷新;模拟量显示;开关量显示;连续记录显示等。
2.3历时事件
历时事件查看界面主要为用户查看曾经发生过的故障记录、信号记录、操作记录、越限记录提供方便友好的人机交互，通过历史事件查看平台，您可以根据自己的要求和查询条件方便定位您所要查看的历史事件，为您把握整个系统的运行情况提供了良好的软件支持。
2.4数据库建立与查询
主要完成遥测量和遥信量定时采集，并且建立数据库，定期生成报表，以供用户查询打印。
2.5用户权限管理
针对不同级别的用户，设置不同的权限组，防止因人为误操作给生产，生活带来的损失，实现配电系统的安全，可靠运行。可以通过用户管理进行用户登录、用户注销、修改密码、添加删除等操作，方便用户对账号和权限的修改。
2.6运行负荷曲线
负荷趋势曲线功能主要负责定时采集进线及重要回路电流和功率负荷参量，自动生成运行负荷趋势曲线的，方便用户及时了解设备的运行负荷状况。点击画面相应按钮或菜单项可以完成相应功能的切换;可以查看实时趋势曲线或历史趋势线;对所选曲线可以进行平移、缩放、量程变换等操作，帮助用户进线趋
势分析和故障追忆，为分析整个系统的运行状况提供了直观而方便的软件支持。
2.7远程报表查询
报表管理程序的主要功能是根据用户的需要设计报表样式，把系统中处理的数据经过筛选、组合和统计生成用户需要的报表数据。本程序还可以根据用户的需要对报表文件采用定时保存、打印或者召唤保存、打印模式。同时本程序还向用户提供了对生成的报表文件管理功能。
报表具有自由设置查询时间实现日、月、年的电能统计，数据导出和报表打印等功能。
3案例分析
3.1客户要求
中国建设银行股份有限公司云南分行本部变电所的0.4kV配电系统进行用电监测与电能管理;监测范围为地下B2变电所改造的T1、T2变压器联络柜、母联柜、电容补偿柜、变压器相间温度、配电室温湿度、发电机温湿度，馈线柜侧仪表进行远程实时监控和电能管理。
客户提供的配电室电力监测需求表(列举)：

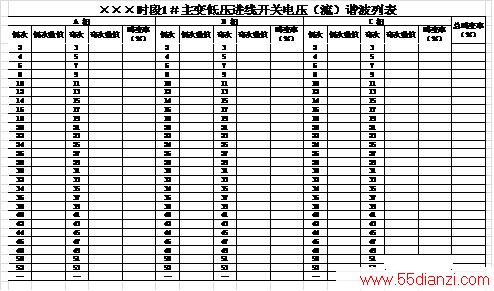

v谐波报表功能，下图是客户要求实现的数据显示，主要完成对低压出线回路的谐波分量统计，为值班人员提供了直观、精确、可靠的电网质量报表。

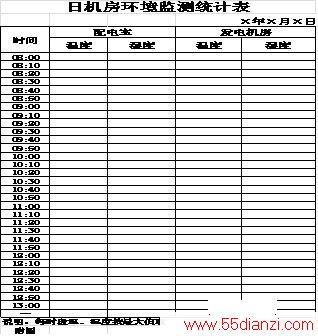

v机房环境、变压器相间温度报表功能，下图是客户要求实现的数据显示，主要完发电机房和配电室温湿度统计，变压器相间温度风机启停的检测。

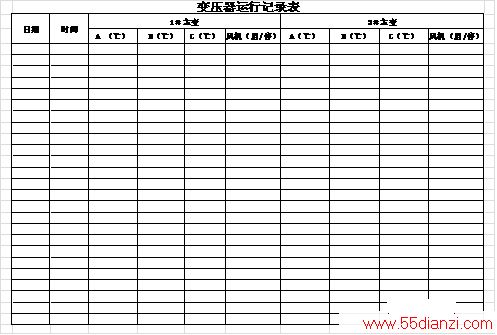

v机房环境、变压器相间温度报表功能，下图是客户要求实现的数据显示，主要完发电机房和配电室温湿度统计，变压器相间温度风机启停的检测。
v客户对报表的要求：对各回路的电流、电压、功率、功率因数、2-31各次谐波分量、相间温度℃，发电机房和配电室温湿度做相应的报表并支持查询历史数据打印功能，用饼图的形式显示四个中心机房的负载率。
3.2针对本项目软件实现功能
本改造项目中部分低压出线回路采用北京爱博II50多功能网络电力仪表，两个变压器采用LD-B10-10F温度巡检仪，配电室和发电机房采用HD30温湿度仪表，其是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的网络电力仪表，它能测量所有常规电力参数，如：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电度、无功电度、谐波量等多种电参量。该系列网络电力仪表主要应用于变电站自动化、配电网自动化、小区电力监控、工业自动化、能源管理系统及智能建筑等领域。
1#主变压器一次图见图(1)，功能有电量遥测主要监测运行设备的电参量，其中包括：线三相电压，电流，功率，功率因数，电能，频率等电参量及配出回路的三相电流;遥信功能实现显示现场设备的运行状态，主要包括：开关的分、合闸运行状态和通讯故障报警。
图(1)1#主变压器一次图
参数抄表功能，主要完成对低压各出线回路的电参数进线查询。支持任意时刻电参数查询，具备数据导出和报表打印等功能。该报表查询供变电所2台变压器出线各低压回路的电参数，主要包括：三相电流、有功功率和有功电度。该报表各回路名称和数据库关联，方便用户修改回路名称。见图(2)。
