一、概述
近些年来随着社会的进步、经济科技的发展，人们生活、工作和生产水平有了很大的提高。随着信息技术的发展和普及，各大型机房、网吧、学校计算机数量与日俱增，其配套的环境设备也日益增多，机房的安全越来越受到重视。一旦机房设备出现故障，就会影响计算机系统运行，严重事故时甚至会给企业带来很大的利益损失。因此，为了保证机房系统安全可靠的工作，对各机房里环境信息及设备信号进行自动监视和有机管理是极为重要的。
二、适用范围
该系统适用于大型机房、网吧、学校机房的远程监控及管理。
三、系统组成
机房远程监控系统主要由调度中心、机房监控中心、通信平台、机房远程测控终端、计量测量(交流电压互感器、交流电流互感器、温湿度传感器、ups电源监控器等)设备组成。

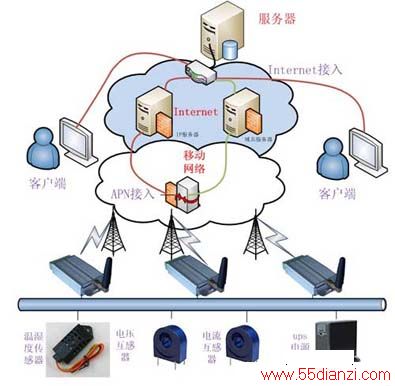

智能电网机房远程监测系统组成
四、系统功能特点
透过远程无线监控系统，可将机房内采集到的温度、湿度、电压、电流信号， UPS系统工作运行状态、UPS电池电压、UPS温度等传回监控中心进行24小时全天候的实时监控，为进一步预防和处理故障提供有力的根据;当发现温度、湿度、电压、电流异常提前预警等。
五、硬件简介(RTU6100)
1、宽电压供电范围：7V-30V，适合工业场合;
2、带RS232、RS485(232也转为485的情况下，可以有两路485)，可以轻松配置可组建RS485网络;
3、6路AD模拟量输入(12位)，输入电压为0-30V，也可以测量4-20mA工业电流信号，AD模拟量适合于采集各类传感器信号;
4、6路继电器输出控制、4路光耦输入输出控制(输入和输出的位数自选)，可以用于输入、输出的场合，如电机的启动等;
5、传输支持多种协议，我公司自定协议和Modbus协议(ASCII、RTU、Modbus TCP)完美支持，Modbus协议完美支持组态;
6、数据传输采用GSM模块可实现功能：
1)GPRS断线自动重连;
2)根据需要最多可同时连接6个中心服务器;
3)支持固定IP、域名解析和APN专网的寻址方式;
4)支持TCP、UDP、PPP、ICMP、DNS、FTP等协议;
5)减少布线的成本和施工的麻烦;
6)支持短信数据传输、短信参数配置功能;
7)支持电话和短信唤醒功能;
7、支持专用软件进行本地和远程参数配置及维护;
8、支持本地和远程固件升级。
六、软件功能
1、远程监测机房内温度、湿度、电压、电流信号等;
2、远程监测UPS系统工作运行状态、UPS电池电压、UPS温度等。
3、支持各种监测信息、控制信息、报警信息、操作信息的存储和历史记录查询。
4、生成各种数据报表及数据曲线。
七、软件截图
1、实时显示
1)左侧设备列表显示出当前在线和离线设备的信息，当设备联网后，将从“离线设备列表”进入“在线设备列表”，设备长时间不在线将从“在线设备列表”进入“离线设备列表”;
2)右上角显示设备编号、用户名称、联系人、运行日期、系统服务到期日期、电话、传真、手机、地址、SIM卡号等信息;
3)左上角显示机房内温度、湿度、电压、电流信号、UPS系统工作运行状态、UPS电池电压、UPS温度等;
4)窗口下面实时显示机房内温度、湿度、电压、电流信号、UPS系统工作运行状态、UPS电池电压、UPS温度等曲线;
5)中部文字提示当前设备登陆时间，采集回传数据的最后时间。
2、历史记录
1)用户可以根据时间段来搜索历史记录;
2)历史记录将以曲线形式绘制在窗口上面，历史记录可以以列表的形式显示在窗口下面，通过历史记录可以查看设备运转状态和相关趋势;
3)同时查询的历史记录可以导出为excel表格。
3、组态软件效果图
用户可以根据需要通过组态软件来定制程序，这样界面表现形式更为灵活。
八、优势特点
现场出现电压、电流、温度、湿度超限、设备保护等状况时，现场控制器可发送报警短信通知相关人员。
