模拟 开关 的MAX14756/MAX14757/MAX14758是一个低导通的10Ω(最大)抵抗，在两个方向上进行同样很好。所有器件都具有轨对轨模拟信号的范围。它们采用单一+10 V至+70 V 电源 应用在单极或双极性±35V的 双电源 供电的应用。在双极性电源，可抵扣和不必是对称的。
该MAX14756是一款四常闭(NC)single-pole/single-throw掷(SP ST )开关，MAX14757是一款四常开(NO)单刀单掷开关，MAX14758具有两个NO和两个数控SPST开关。这些开关具有5Ω(典型值)，低 电阻 和漏电流的0.01nA(典型值)电流。导通电阻平坦度为0.2Ω(典型值)。
该器件是模拟信号路由和交换适合多种应用。它们的规定为-40 ° C扩展级温度范围+85 ° C，但可以操作与漏电流升高至+125 ° C。

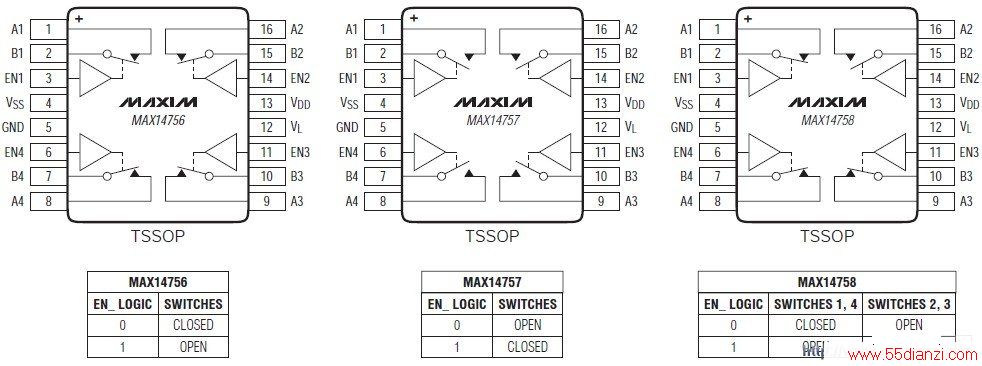

功能框图
关键特性
●单电源电压：+10 V至+70 V
●双极性电源供电高达±35V的
●上的10Ω(最大)电阻
●R ON 平坦度的0.004Ω(典型值)
●2.5nA(最大)+85 °关闭泄漏电流
●过压/ 欠压保护 二极管 钳位通过
●为500μA(典型值)电源电流
● TSSOP 封装的16引脚封装
●-40 ° C至+85 ° C的环境温度范围
●功能兼容 DG411 ， DG412 ， DG413 和
●业务功能最多至+125 ° C
应用
●ATE系统
●音频信号路由/切换
●汽车
● 电池 管理
●环境 控制系统
●工业控制系统
● 仪表
●医疗系统
数据资料下载： MAX14756/MAX14757/MAX14758.pdf
