MAX1846/1847电流模式反相PWM控制器

      MAX1846采用超小型10引脚&mICro;MAX®封装。高工作频率、兼容陶瓷电容和无需变压器的反相拓扑适合于紧凑型设计。最低至100kHz的工作频率兼容电解电容，允许用户采用低成本外部元件。高电流输出驱动器设计用于驱动P沟道MOSFET，可以使转换器的输出高达30W的功率。

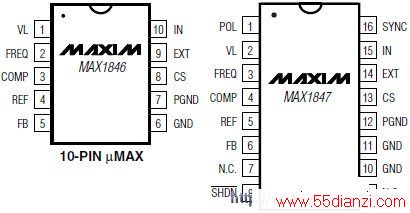

图1 MAX1846/1847引脚图

      MAX1847具有时钟同步和关断的功能。MAX1847还可以配合一个N沟道MOSFET和变压器，构成反相反激式控制器，输出功率可达70W。MAX1847采用16引脚的QSOP封装。

      电流模式控制简化了补偿，能提供良好的瞬态响应。通过低侧电流检测实现精确的电流模式控制和过流保护。

      MAX1846/MAX1847关键特性：

      转换效率90%；输入范围+3.0V至+16.5V；输出范围-500mV至-200V；驱动高侧P沟道MOSFET；开关频率100kHz至500kHz；电流型、PWM控制；内部软启动；电解或陶瓷输出电容；MAX1847还提供：同步至外部时钟及关断功能、兼容N沟道开关的反相反激式拓扑。

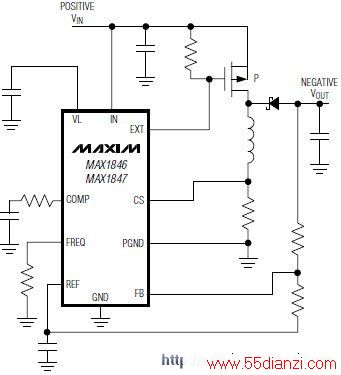

图2 MAX1846/1847典型应用

      MAX1846/MAX1847的应用：

      汽车电子供电电源

      蜂窝电话基站

      CO DSL线驱动器电源

      工业电源

      网络设备

      光网络设备

      服务器

      SLIC电源

      VoIP电源
