MAX1403 能够对所有输入信号进行处理，并通过串行数字接口向外提供转换结果。当主机时钟频率为2.4576MHz或1.024MHz时，片内数字滤波器能够对线路频率和有关谐波频率进行处理，并使这些频率的幅值为零。以使在无需外接滤波器的条件下也能获得较好的滤波效果，同时，这也有助于提高输出端数字信号的质量。
MAX1403的主要特点如下：
●分辨率为18位；
●具有8个寄存器；
●功耗低
●具有两个匹配的传感器激励电流源；
●3个真差动输入或5个伪差动输入通道；
●2个附加输入校正通道；
●带有一个双向串行通讯接口；
●模拟电源和数字电源采用独立供电方式；
●可用软件控制增益和失调。
2 引脚功能

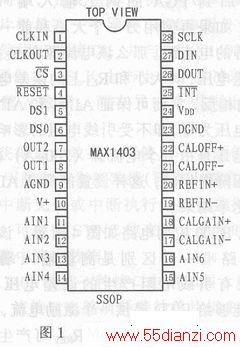

MAX1403芯片采用28引脚SSOP封装，它的引脚排列如图1所示。各引脚功能如下：
CLKIN：时钟输入引脚；
CLKOUT：时钟输出引脚。使用外部晶振时，将外部晶振连在CLKIN和CLKOUT之间；当使用外部其它时钟信号时，其时钟信号（频率为2.4576MHz或1.024MHz）在CLKIN输入，而CLKOUT不连。
CS：片选输入引脚。低电平有效。当CS为低电平时，允许芯片工作在三线接口模式，并能选择串行接口上的多个器件或作为帧同步信号。
RESET：复位输入引脚。低电平有效。当RESET为低电平时，能使控制逻辑、接口逻辑、数字滤波器和模拟调制器在上电后复位；RESET为高电平时，退出复位。
DS1：辅助数字输入位1的数字输入引脚；
DS0：辅助数据输入位0的数字输入引脚；
OUT2：传感器激励电流源2；
OUT1：传感器激励电流源1；
AGND：模拟地。为模拟电路的参考点；
V+：模拟正电源电压输入引脚，选择范围为+2.7V～+3.6V；
AIN1～AIN6：分别为模拟输入通道1～6脚；
CALGAIN-：增益校正负输入引脚；
CALGAIN+：增益校正正输入引脚；
REFIN-：差动参考负输入引脚；
REFIN+：差动参考正输入引脚；
CALOFF-：失调校正负输入引脚；
CALOFF+：失调校正正输入引脚；
DGND：数字地引脚。为数字电路参考点；
VDD：数字电源电压输入引脚。范围在+2.7V～+3.6V之间；
INT：中断输出引脚；
DOUT：串行数据输出引脚；
DIN：串行数据输入引脚；
SCLK：串行时钟输入引脚；
3 内部结构

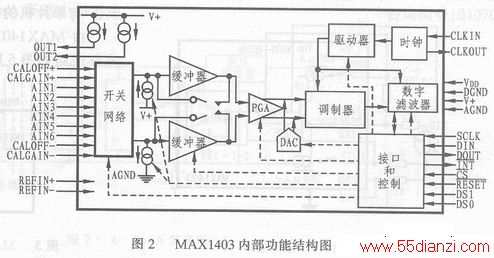

MAX1403的内部功能结构图如图2所示。从图中可以看出，该芯片由一个开关结构、一个调制器、一个PGA（可编程增益放大器）、两个缓冲器、一个DAC、一个数字滤波器、一个振荡器、两个匹配的传感器激励电流源和一个双向串行通讯接口组成。
4 主要参数
为了能充分发挥MAX1403的性能和正确使用它，必须对推荐参数和极限参数有一个定量的了解，现将主要参数说明如下：
4.1 工作参数
MAX1403的推荐工作参数如下：
●模拟电源电压（V+）：2.7V～3.6V；
●数字电源电压（VDD）：2.7V～3.6V；
●参考电压：1.25V；
●时钟频率：2.4576MHz；
●无漏码精度：16位；
●模拟输入电压：（VAGND-30mV）～（V++30mV）；
●数字输入电压：0.4V～2V；
●数字输出电压：0.4V～（VDD-0.3V）；
●工作温度：
MAX1403CA1：0～+70℃；
MAX1403EA1：-40～+85℃ ；
●功耗：2～22mW；
●模拟地与数字地间的电压：-0.3V～+0.3V；
●模拟输入电压：-0.3V～（V++0.3V）；
●模拟输出电压：-0.3V～（V++0.3V）；
●参考电压：-0.3V～（V++0.3V）；
●所有数字输出电压：-0.3V～（VDD+0.3V）；
●所有其它数字输入电压：-0.3V～+6V；
●时钟输入和时钟输出电压：-0.3V～（VDD+0.3V）；
●功耗：50mW。
5 应用电路
由于MAX1403具有多种功能，所以在各种宽动态范围（电子称和压力传感器）和串行接口的单片机系统中颇受欢迎，下面给出几个主要的应用电路。
5.1 RTD应用电路
由MAX1403 和少量外围元件组成的3线RTD实用线路如图3所示。图中的两个电流源（200μA）是经过严格匹配的，其目的是为了补偿3线RTD线路中的误差。在3线 RTD电路中，如果只作用一个电流源，那么引线电阻将会对系统产生误差，此时200μA电流通过RL1将产生一个误差电压并加到PGA的两上输入端（AIN1和AIN2）。如果再使用另一个大小和前一个电流源大小相等的电流源。那么该电流源在RL2也将产生一个误差电压，其大小和RL1的误差电压大小相同，方向相反，从而可保证AIN1和AIN2输入端的误差电压为零，即不受引线电阻的影响。图3中的参考电压是由一个电流源（200μA）在 12.5kΩ电阻的压降提供的，这样设置能保证ADC获得更精确的比率结果。

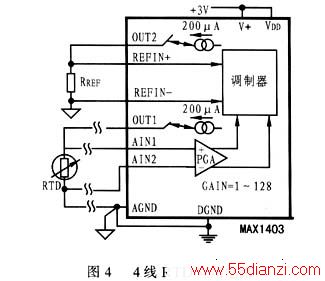

4线RTD应用电路如图4所示。该图与3线RTD线路唯一的区别是测量输入端AIN1和AIN2没有引线电阻产生的误差电压。电流源OUT1能够给RTD提供一个激励电流，而电流源 OUT2提供的电流，在电阻RREF可产生一个参考电压供调制器使用。在4线RTD应用电路中，模拟输入电压里的RTD温度误差是由于RTD电流源温漂产生的，它可以利用改变参考电压的方式进行补偿，从而使输入端AIN1和AIN2的误差电压达到零。
5.2 与单片机的接口电路
由MAX1403 和单片机68HC11组成的接口实际线路如图5所示。从图5中可以看出，该接口电路非常简单，是花纲单片机I/O口较少的一种。当单片机具有一个硬件 SPI（串行外设接口）时，就能使用三线接口，并与MAX1403直接相连。SPI硬件在SCLK上产生8个脉冲就能在一个引脚上移入数据，而在另一个引脚上移出数据。
为了获得最佳效果，可使用一个硬件中断来监视INT引脚和采集新数据（硬件中断有效时）。如果硬件中断无效或中断执行时间比选择转换速率时间长，可使用SYNC位来防止测量时从数据输出寄存器中读出数据。
