高精度的超声波收/发系统的设计

高精度的超声波收/发系统的设计

点击数:7174 次   录入时间:03-04 11:46:43   整理:http://www.55dianzi.com   无线遥控电路

  利用超声波来实现距离、速度、流量、浓度等的检测,具有其它检测方法无法比拟的优点。特别是随着以微控制器为核心的智能仪表的兴起,超声波检测装置更是如虎添翼,其测量精度、处理手段、应用范围实现了新的飞跃,成为智能化检测领域独具魅力的一颗明珠。本文将我们所设计的液压超声波流量、压力检测装置中的超声波收、发电路呈现给大家,其实现了双路低辐射发射高压的产生、发射和回波信号的接收。系统通过程控增益放大电路,使接收到的超声波信号幅度适中,在信号满足接收灵敏度的前提下,对噪声干扰进行最大限度的衰减,提高了测量信号的信噪比。

  一、超声波收、发系统组成及工作原理

  超声波测量电路包括超声波的产生、发射和接收电路。超声波收、发系统由振荡电路、升压电路、超声波脉冲发射电路、同步触发控制电路、超声波换能器、增益控制电路和信号调理电路组成,其组成框图如下图所示。

  系统发射超声波的工作原理是:振荡电路将+12V直流电压输入转变成交流正弦波输出,送给交流变压器,经过升压电路产生750V高压给储能电路充电。同步触发控制电路输出触发脉冲,超声波脉冲发射电路工作,储能电路放电,其冲击电压加到超声波换能器的晶体上,由于逆压电效应,超声波换能器的晶体受激振荡产生超声波。

  系统接收超声波的工作原理是:同步触发控制电路输出一低脉冲,超声波脉冲发射电路关断,放电过程结束,进入充电过程。超声波换能器将接收到对方换能器发射的通过流体后的超声波信号。由于压电效应输出电信号,在送超高速数据采集系统之前,通过信号调理电路进行适当的调理,以便满足A/D转换的要求。

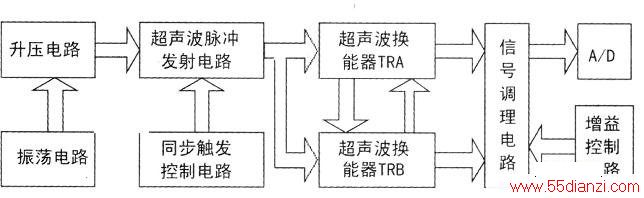

超声波收、发系统组成方框图



  二、超声波双路产生、发射电路

  超声波产生、发射电路用于产生750V高压和超声波信号的发射,并控制超声波脉冲的发射和关断。电路如下图所示。

  超声波产生、发射电路主要由振荡电路、升压电路、同步触发控制电路和超声波脉冲发射电路等部分组成。其工作过程如下:升压电路用于产生750V高压,该电路是信号噪声的主要来源,所以能否降低其噪声将影响到整个系统的精度。在工作中,主要由运放组成的振荡电路输出一正弦波,它不同于传统的由555振荡电路产生方波,使波形得到了改善,降低了系统噪声。

  一般情况下,T_UT1、T_UT2初始状态为高电平,Q1、Q2处于截止状态,C14、两端电压都为OV,SCR1、SCR2关断,C13、C15的A端为750V高压,B端(接超声波换能器一端)为ov。

  在时序控制电路的控制下,T_UTl、来一负脉冲,Q1、Q2导通,通过、C16产生的触发脉冲使SCR1、导通,C13、C15的A端电压跃变为Ov,而B端则跃变为-750V。这一负的尖脉冲信号通过D3、D4、D7、D8同时加在超声波换能器TR1、TR2上,给换能器一个激励信号,使其按固有频率振荡并发射超声波脉冲。

  当C13、C15瞬间放电完毕后,由于Rll、R20的存在,使得通过SCR1、上的电流达不到其维持电流.、SCR2关断。此后,高压电路将通过R11、R20对C13、C15充电,为下一次发射作准备。

  在这部分电路中还使用了两个背靠背串接的稳压管进行双向限幅,主要用于消除窜入电路中的大幅度脉冲干扰。

  电感主要是起滤波消除噪声的作用。

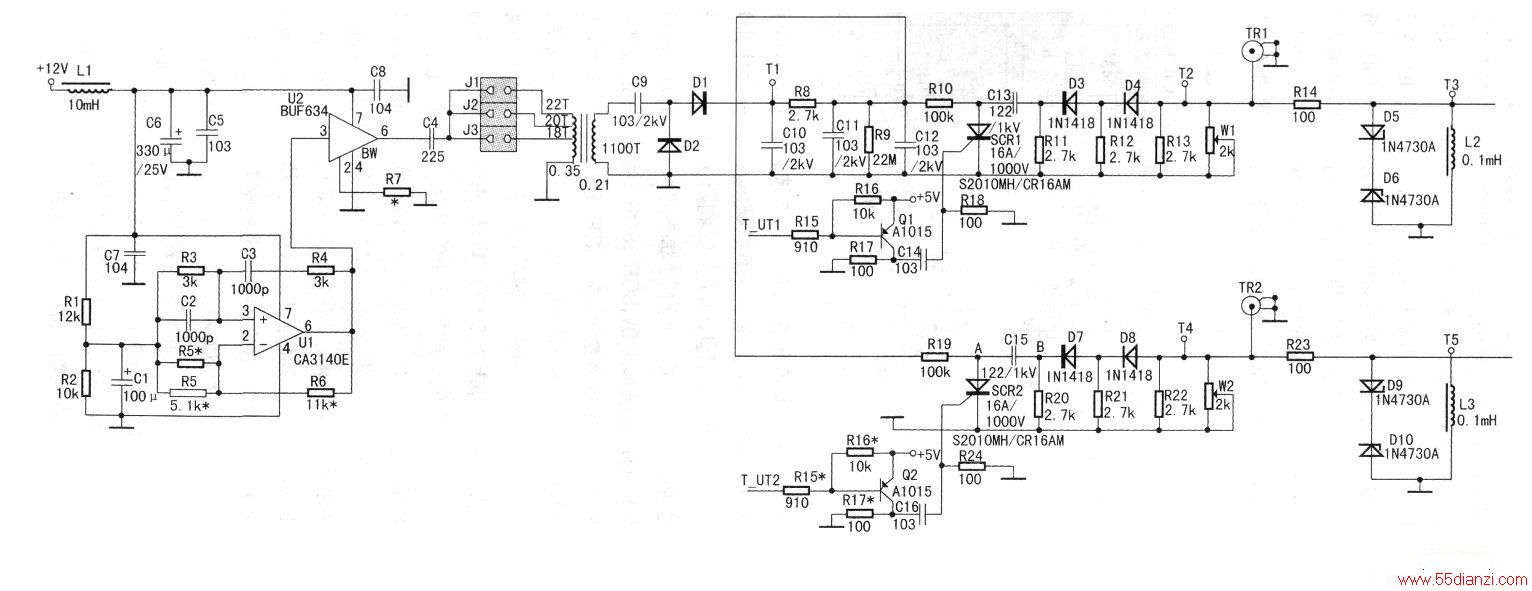

超声波双路产生、发射电路



  三、超声波接收电路

  超声波接收电路充分利用了压电效应,主要由超声波换能器和信号调理电路组成。超声波换能器TR1、TR2同时发射超声波脉冲,经过一段时间后,TR1、发射的超声波信号分别进入对方换能器(TRl-TR2,TR2_TR1)。由于压电效应,输出电信号,在送数据采集系统之前,通过信号调理电路进行适当的调理,以便满足A/D转换的要求。

  四、信号调理电路

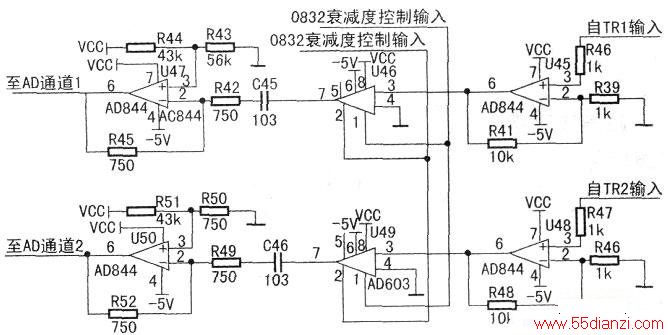

  信号调理电路由三级放大电路组成,其原理图如下图所示。

信号调理电路



  信号调理电路主要由放大器、AD603构成。AD844是一种宽带单片放大器,最大可以获得的输入带宽。AD603则是一种精密放大器,它具有90MHz的输入带宽,增益可调,噪声小。这两种放大器广泛用于视频信号处理、闪烁式ADC的前端放大等场合。

  第一级由AD844组成,对输入信号进行11倍放大,

  第二级放大电路由组成,其增益大小由数据采集电路增益控制模块决定,增益大小可以控制在+10~+50dB之间。当测量过程中出现超声波信号太强或较弱的情况时,可以调整增益控制模块的增益大小来将信号调整到一个适当的水平,一方面使噪声控制在最小,同时也使信号幅度满足测量要求。

  第三级放大电路由另一片组成反相器,放大倍数为-1。

  的输入范围被设定在0~2.28V之间,所以应调整AD844同相端的直流偏置电压,使得送入TLC5540输入端的电压为1.14+1.14V。

  这部分硬件电路应用在我们研制的液压超声波流量、压力检测系统中,可以产生兆赫级的超声波,脉冲持续时间短,测量速度快,误差小,并从根本上减弱了超声检测中发射高压产生的干扰,充分保证了超声波脉冲信号在液压管路中声时测量的准确性。
