此电路允许用两个按键控制发送器去触发两个安装在接收器板上的继电器，遥控距离可达50米。发送器及接收器的频率设定在318MHz左右（UHF频段）。每个按键分别控制一个继电器，第一次按下按键，继电器开启，再按一下，继电器闭合。
电路简介
1．发送器
按下任一按钮，电源就加到编码器IC(A5884)、LED及振荡器线圈。A5884有10个地址码及2个数据码。当按下按钮使数据脚接地时，17脚将12位信息串行发送出去。10位地址码能接高电平、低电平或悬空（三态）。所提供的发送器中地址码都悬空。很容易将A0～A9的某些或全部接地。编码器的地址码应与译码器的地址码相同。

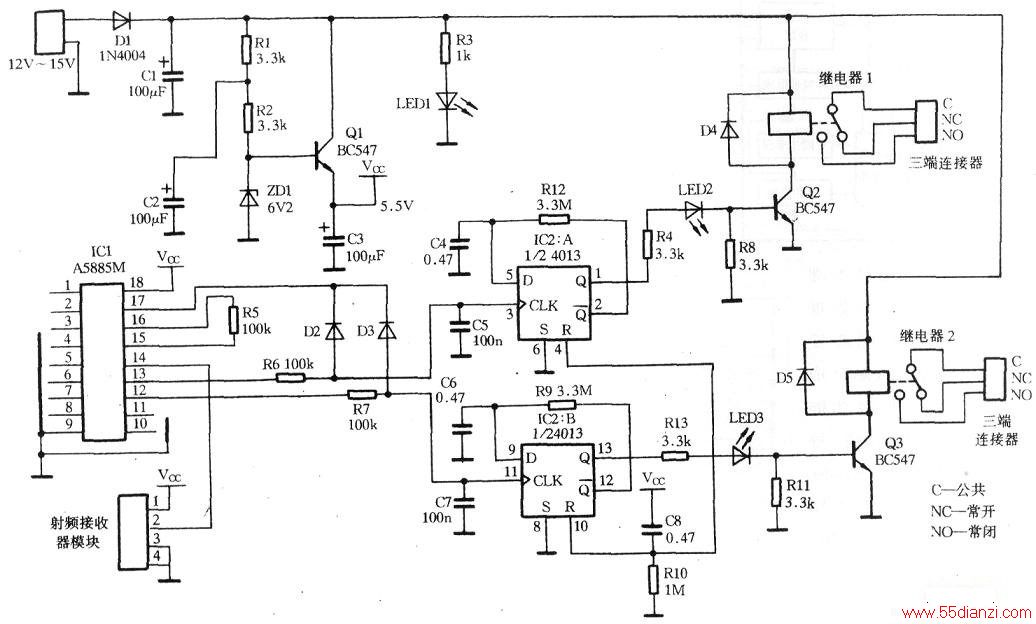

2．接收器（电路如附下图所示）
它借助带通滤波器、放大器及斯密特触发器来处理信号并输出数字脉冲串到译码器。正常状态时17脚是低电平，12脚及13脚是高电平，经lOOkΩ及D2、D3接到17脚，使4013的3脚及11脚(CLK)电压为0.6V（低电平）。当译码器接收到与发送器地址码相同的数据码时，17脚变成高电平，则12脚或13脚有一个脚要变低电平（这是与发送器按下哪个按钮有关）。若按下Ⅱ号按钮，则12脚变低电平。
13脚仍为高电平，这使4013的3脚变高电平，继电器1吸合。Q的反输出与D端通过RC网络连接，使4013接成双稳态电路。这个网络的时间常数加上C5及C7电容可防止由于噪声引起的错误触发。
上电时由于C8及R10使4013复位。
