  目前,在射频遥控中多采用Semtech公司生产的射频芯片。该厂家生产的射频芯片包括单发、单收和收发3个系列,为个人区域网络、家庭及建筑物自动化网络提供集成的小范围的无线连接解决方案。下面以常用的SX1230芯片进行介绍。

  SX1230是集成ISM频段(315MHz、434MHz、868MHz和915MHz)的窄带/宽带发送器,采用先进的射频技术设计,将所有无线电元件集成于一块CMOS芯片上,最大程度减少_『其他无源元件的数量。该芯片内置双功率放大器,射频输出功率可编程控制,从-18dBm~17dBm(分贝毫瓦),比特速率高达600kbps,支持FSK(频移键控)、GFSK(高斯频移键控)、MSK(最小频移键控)、gmsk(高斯最小频移键控)和OOK(二进制启闭键控)调制方式,其工作电压范围宽,在1.8V~3.7V范围内均可稳定工作,并具有独立和单片机控制两种工作模式。

  【提示】bps的中文名称是比特率,又称为位率、码率,是数字信号传输率的单位,也是网络带宽数据流量的单位,它表示每秒传输的二进制代码的有效位(bit)数,其单位为每秒比特数bit/s(bps)。比特率越高,则表示每秒传送的数据量越多。

  1.独立模式(Stand AloneMode)

  独立模式适用于低成本、按键数目不多、RF数据包格式相对简单的遥控器方案,尤其是普通的家用电器。

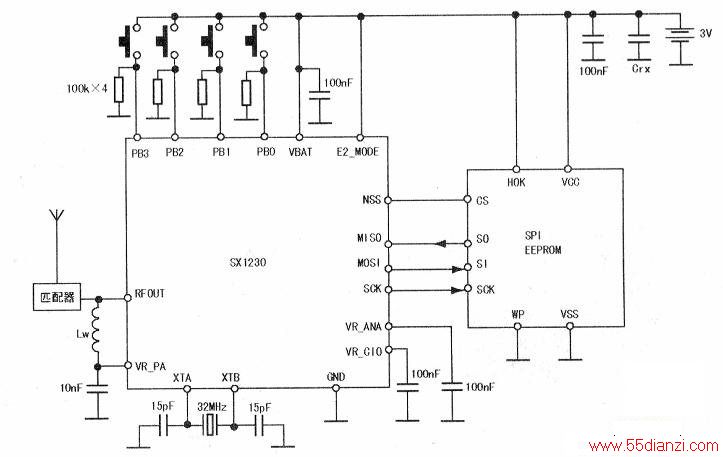

  当SX1230的E2_MODE脚接高电平时,SX1230工作于独立模式F,其典型应用电路如下图所示。芯片配置参数以及每个按键的RF数据包格式都事先定义在外置的EEPROM中。工作时,SX1230先作为同步串行(SPI)控制器将这些配置数据读人,再经过内部电路的运算控制,最后发射出对应的无线电信号。

SX1230应用电路



  PBO~PB3是按键接口,对于一些按键较少(不超过4个)的家电遥控器,直接使用SX1230提供的4个按键接口即可。如果按键较多,可采用二极管编码电路,因其有4个按键接口,则有16种组合,即( oooo~1111),用作按键组合时,除去“0000”这种状态,最多可支持15个按键,如下图所示。例如:当按下SW5键时,+3V电压经SW5键下方的两只二极管与SX1230的PBO、PB2端口相连,即此时PBO、PB2端口为高电平“1”,这时的按键编码为“0101”。

  平时SX1230处于睡眠状态,按键动作将唤醒芯片并进入正常工作状态,然后发送该按键对应的RF数据包,完成后再回到睡眠状态。

45522

  2、单片机控制模式(MCU Mode)

  单片机控制模式适用于按键数目较多(多于15个)或RF协议,或数据包格式较复杂的遥控器方案。当SX1230的E2_MODE引脚接高电平时,SX1230工作于单片机控制模式,其典型应用电路如下图所示。在此模式下,SX1230作为SPI从机,受外部单片机的控制。SX1230和单片机的接口分为SPI和RF两部分,单片机通过SPI接口对SX1230进行参数配置,通过RF接口发送数据包。按键、显示、建立数据包等其他工作均由单片机完成。

  根据应用的不同,SX1230至少需将MISO(主器件数据输入,从器件数据输出)、MISI(主器件数据输出,从器件数据输入)、SCK(串行时钟信号)、NSS(从器件使能信号)端连接至单片机对应端口,这样才能正常工作。
