采用KA2181组成的红外遥控晶闸管开关电路

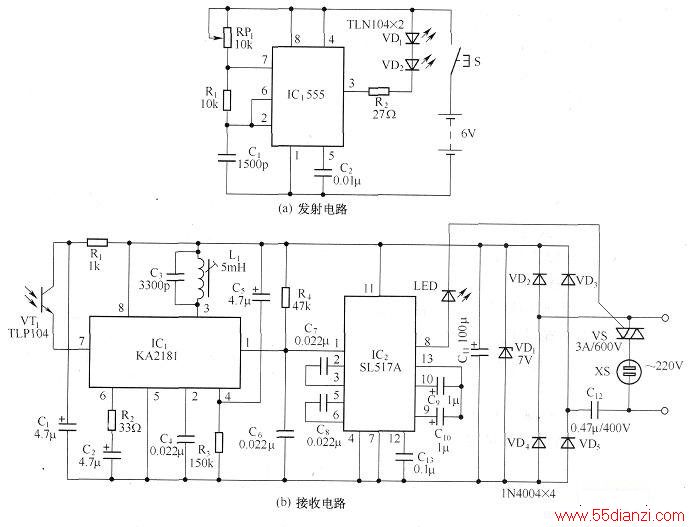

　　采用KA2181组成的红外遥控晶闸管开关电路如图示。该电路由红外发射电路和接收电路两部分组成。
　　
　　发射电路由555时基电路(ICl)组成的振荡器及红外发射二极管组成，IC1和R1、RP1、C1组成多谐振荡器，其振荡频率f=1.44/[(RRP1+2Rl)C1]。IC1输出的38kHz方波信号由③脚输出，驱动VD1、VD2红外发光二极管发射波长λp=940nm的红外光，VD1、VD2的正向电流约为60mA。每按动一次发射按钮开关S，就发出一串红外光脉冲。
　　
　　接收电路如图b)所示。它主要由红外接收元件、前置放大器、双稳态电路及晶闸管控制电路等组成。红外接收元件VTi为TLP104，IC1选用KA2181。L1、C3组成调谐电路，调谐在红外发射载频38kHz上，输出为整形后的负脉冲方波。IC2采用新型声控集成电路SL517A，这是一种集放大器、双稳态触发器、驱动器于一体的器件。输入IC3的负方波脉冲经IC3内部放大后触发双稳态电路，从IC3的⑧脚输出的控制信号便触发双向晶闸管VS导通或截止。当接收电路每收到一次红外光遥控信号时，VS就改变一次通断状态，实现高可靠性的红外遥控。
