这种电路可用在家庭或小型餐馆中作为自动供水单元，在有人走近时能自动供水，用完后自动停水，以节约自来水。

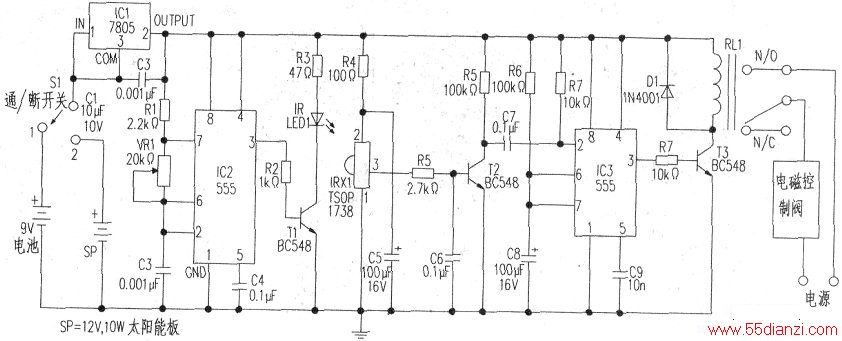

电路由电源供给、发射器和接收器三部分组成。电源供给部分由稳压芯片7805(ICl)构成。
它的输入源有两种，一种是输出电压为12V的太阳能板，另一种为9V电池，两者可用开关S1切换。
发射器部分由定时器芯片555(lC2)、晶体管BC548(Tl)、红外发光二极管LED1和一些分立元件构成。IC2连接成多谐振荡器工作模式，产生38kHz频率的脉冲，频率用预置电位器VR1调整。Tl用以驱动红外LED1，LED1可向外发射红外调制信号，发射距离约为几米。
接收器部分由红外线接收模块TSOP1738、定时器芯片555(lC3)和一些分立元件构成。
TSOP1738负责检测由LED1发来的红外信号，安装方向应与LED1面对面，这样可使LED1发出的红外光束直接落到TSOP1738上。
TSOP1738在有红外光束照射时输出为负信号；在没有红外光束照射时输出正信号。输出信号经晶体管他放大后触发单稳电路IC3的②脚。IC3触发后输出变高，维持时间为10秒（由R6和C6确定）。在单稳电路输出变高期间，T3导通，继电器RL1吸合，结果电磁控制阀经继电器的常开触点N/O获得电源。
根据电磁控制阀的类型，电路对供电的要求有所不同：如果采用5V的电磁控制阀，则继电器RL1可以不用，电磁控制阀可以直接连接在5V电源与T3集电极之间。
在有人阻断红外光束时，TSOP1738的输出就马上变高，使IC3触发后继电器吸合10秒钟，电磁控制阀也使供水维持10秒钟。供水10秒钟后电磁控制阀自动关闭，供水停止。
如果在水流10秒钟期间有意识地再次用手阻断红外光束，此时单稳电路没有反应，等先前的10秒钟结束后电磁控制阀仍然按原定程序关闭。
电路可安装在普通PCB板上，并放置在适当的盒内。将LED1和IRXl(TSOP1738)安装在厕所或洗脸盆的两侧墙上，并使发射的红外光束能直接落到接收模块上。
