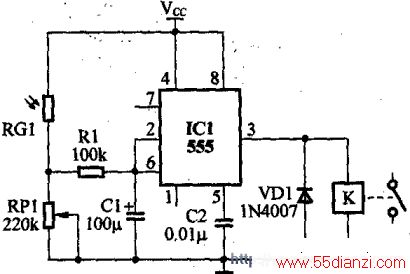

555电路接成施密特触发器，光敏电阻器RG1白天受光照射呈低电阻，故555电路的阈值端6脚与触发端2脚电位均高于电源电压VCC的2／3，处于复位状态，3脚输出低电平，继电器K不动作。晚上，环境光线变暗，RG1呈高电阻，使得555第2脚电位下降，当降至电源电压Vcc的1／3时，555电路置位，3脚输出高电平，K得电吸合。调节RP1阻值，可调整光控阈值。R1、C1构成积分电路，可起吸收抗干扰作用，可防止夜间短暂光线变化使电路发生误翻转。
