CA6140车床电气控制电路中元件的选择与技术数据

CA6140车床电气控制电路中元件的选择与技术数据

点击数:7764 次   录入时间:03-04 12:03:42   整理:http://www.55dianzi.com   车床电器控制

  1、电动机的选择

  M1主轴电动机:Y系列电动机具有体积小、重量轻、运行可靠,结构坚固,外形美观等特点,起动性能好,具有效率高等特点,达到了节能效果。而且噪声低、寿命长、经久耐用。Y系列电动机适用于空气中不含易燃、易爆或腐蚀性气体的场所。Y132-4-B3型号电动机功率为7.5kW,频率为50Hz,转速为1450r/min,功率因素COSφ为,0.85效率为87%,堵转转矩为2.2n.m,最大转矩为2.3n.m,所以此类型电动机能符合电路配置,并能有效完成工作。

  M2冷却泵电动机:AOB-25机床冷却泵是一种浸渍式的三相电泵,它由封闭式三相异步电动机与单极离心泵组合而成,具有安装简单方便.运行安全可靠.过负荷能力强.效率高.噪声低等优点,适合作为各种机床输送冷却液、润滑液的动力。此电动机输出功率为90W,扬程为4米,流量为25升/分,出口管径为1/2寸,能有效配合M1电动机使用。

  M3快速移动电动机:AOS5634功率为250W,电压为380V,频率为50Hz,转速为1360转/分,E级

  2、控制变压器的选择

  首先查看电源电压、实际用电载荷和地方条件,然后参照变压器铭牌标示的技术数据逐一选择,一般应从变压器容量、电压、电流及环境条件综合考虑,其中容量选择应根据用户用电设备的容量、性质和使用时间来确定所需的负荷量,以此来选择变压器容量。

  在正常运行时,应使变压器承受的用电负荷为变压器额定容量的75~90%左右。运行中如实测出变压器实际承受负荷小于50%时,应更换小容量变压器,如大于变压器额定容量应立即更换大变压器。同时,在选择变压器根据线路电源决定变压器的初级线圈电压值,根据用电设备选择次级线圈的电压值,最好选为低压三相四线制供电。这样可同时提供动力用电和照明用电。对于电流的选择要注意负荷在电动机起动时能满足电动机的要求(因为电动机起动电流要比下沉运行时大4~7倍)。

  JBK2-100VA机床控制变压器适用交流50-60Hz,输出额定电压不超过220V,输入额定电压不超过500V,可作为各行业的机械设备,一般电器的控制电源工作照明,信号灯的电源之用。此类控制变压器初级电压为380V,次级电压分别为110V、24V、6V。

  3、熔断器的选择

  其类型根据使用环境、负载性质和各类熔断器的适用范围来进行选择。例如:用于照明电路或小的热负载,可选用RCIA系列瓷插式熔断器;在机床控制电路中,较多选用RL1系列螺旋式熔断器

  熔断器的额定电压必须大于或等于被保护电路的额定电压;熔断器的额定电流必须大于或等于所装熔体的额定电流。

  4、导线的选择

  在安装电器配电设备中,经常遇到导线选择的问题,正确选择导线是项十分重要的工作,如果导线的截面积选小了,电器负载大易造成电器火灾的后果;如果导线的截面积选大了,造成成本高,材料浪费。

  导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,根据以下数据,主电路选择BVR-2.5mm2铜芯导线,控制电路BVR-1mm2铜芯导线。

  铜线安全载流量(25℃):

  1平方毫米铜电源线的安全载流量--6A

  1.5平方毫米铜电源线的安全载流量--14A

  2.5平方毫米铜电源线的安全载流量--28A。

  4平方毫米铜电源线的安全载流量--35A 。

  6平方毫米铜电源线的安全载流量--48A 。

  10平方毫米铜电源线的安全载流量--65A。

  16平方毫米铜电源线的安全载流量--91A 。

  25平方毫米铜电源线的安全载流量--120A。

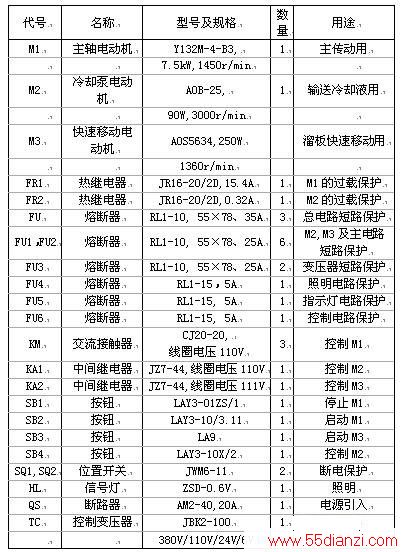

  2、电路中各元件的技术数据(如下表)

电路中各元件的技术数据.

  3、CA6140型车床 技术参数,如下 :

  项目                                单位    规格

  床身上最大回转直径                  mm      400

  刀架上回转直径                      mm      210

  二顶尖间距离                        mm      1000

  主轴通孔直径                        mm      52;76;80

  主轴头形式                          -      A6;C8;D8

  床身导轨宽度                        mm      400

  床身导轨硬度                        RC      52

  主轴转速范围 (24)                  r/min    10-1400

  进给量范围(标准)                  mm/r    0.08-1.59

  进给量范围(细进给)                mm/r    0.028-0.054

  进给量范围(加大进给)              mm/r    1.71-6.33

  加工公制螺纹范围(44种)            mm      1-192

  加工英制螺纹范围(20种)            tpi      24-2

  加工模数螺纹范围(39种)            mm      0.25-48

  加工径节螺纹范围(37种)            DP      96-1

  主电机功率                          Kw      7.5

  机床净重                            Kg      2070

  机床轮廓尺寸(长×宽×高)          mm      2668×1000×1267

  机床包装尺寸(长×宽×高)          mm      2800×1260×1760
