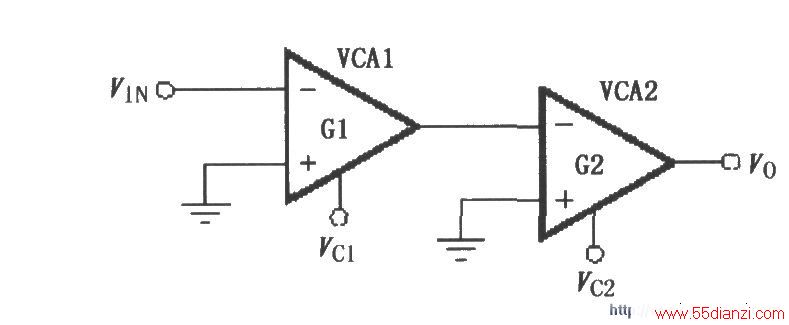

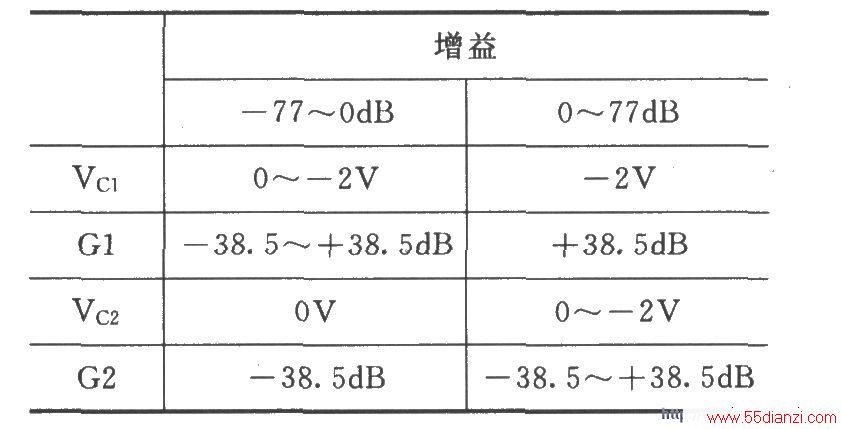

如图所示为用两个VCA610串联以扩展增益范围和改进噪声性能的电路。采用两个VCA610串联使总的增益为两个VCA610的单个对数增益之和,合成后的增益范围为-77~ 77dB,扩展增益范围见下表。简单地将Vc1、Vc2。连到0~-2V控制增益,就可以产生扩展的增益范围,两个放大器分别提供控制电压可以改进电路的噪声性能。
