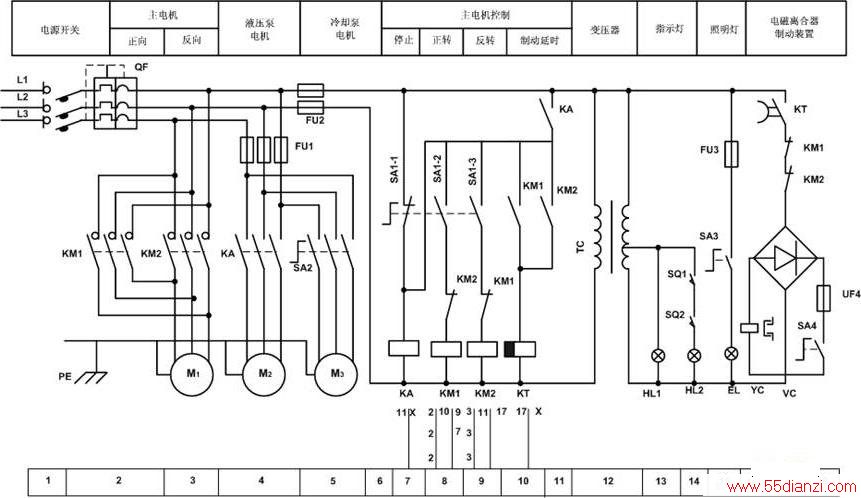

CM6132普通车床电器控制电路
点击数:7255 次 录入时间:03-04 11:35:38 整理:http://www.55dianzi.com 车床电器控制
www.55dianzi.com
www.55dianzi.com 主电机用于拖动主运动及进给运动;液压泵电机供主运动变速装置用油,由继电器KA控制;冷却泵电机M3由转换开关SA2控制。
主运动的正反转由操作手柄控制,用继电器实现控制电路的自锁并作控制电路的零压保护。
主轴采用电磁离合器制动,当操作手柄板向停车(中间)位置时,电磁离合器线圈自动通电,主轴制动。待通电一段时间后,电磁离合器电路自动切断。
机床由自动开关接通电源,液压泵的起动、停止由自动开关控制。
