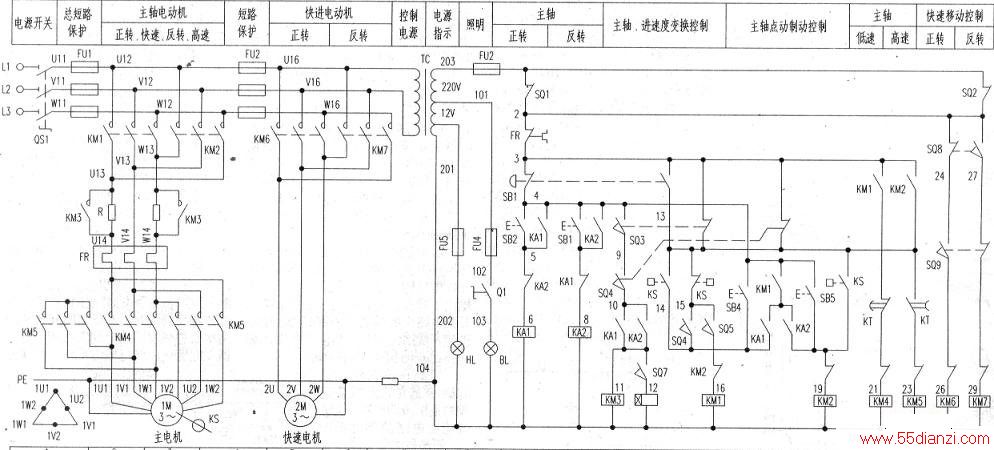

T68镗床控制电路

　　T68镗床线路用两台电动机控制．主轴电动机控制线路是此线路的重点和难点。主轴电动机能够实现正转、反转、低速、高速运行，且采用了反接制动。拆分、回归基本线路过程如下：
　　
　　1、主轴电动机低速正转启动运行．反接制动，是2个基本线路的组合。
　　
　　1)主轴电动机低速正转启动运行（1个基本线路）。主电路：LIL2L3-QS-FUI-KMl-KM3-FR-KM4-电动机1M。
　　
　　控制电路包括4个单元电路：KAI线圈电路(TC→203→FU3→1→SQ1→2→FR→3→SB1常闭触头→4→SB2常开触头→5→KA2联锁触头→6→ KA1线圈→104→TC)，KM3线圈电路(TC→203→FU3→1→SQ1→2→FR→3→SB1常闭触头→4→SQ3常开触头→9→SQ4常开触头→10→KA1常开触头→KM3线圈_÷104—TC）．KM1线圈电路(TC→203→FU3→1→SQ1→2→FR→3→SB1常闭触头→4→KM1常开触头→17→KA1常开触头→14→KM2联锁触头→16→KM1线圈→104→TC），KM4线圈电路(TC→203→FU3→1→SQ1→2→FR→3→KM1常开触头→13→KT延时常闭触头→20→KM5联锁触头→21→KM4线圈→104→TC）。
　　
　　2)反接制动（1个基本线路）。主电路：
　　
　　L1L2L3-QS-FU1-KM2-R-FR-KM4-电动机1M。
　　
　　控制电路包括2个单元电路：KM2线圈电路(TC→ 203→FU3→1→SQ1→2→FR→3→SB1常开触头→ 13→KS→18→KM1联锁触头→KM2线圈→104→TC)，KM4线圈电路(TC→203→FU3→1→SQ1→2→FR一3一KM2常开触头一13一KT延时常闭触头一20 KM5联锁触头→21→KM4线圈→104→TC）。
　　
　　2．主轴电动机低速反转启动运行，反接制动，是2个基本线路的组合
　　
　　1)主轴电动机低速反转启动运行（1个基本线路）。主电路：LIL2L3-QS-FUI-KM2-KM3-FR-KM4-电动机1M。
　　
　　控制电路包括4个单元电路：KA2线圈电路(TC→203→FU3→1→SQ1→2→FR→3→SB1常闭触头一4一SB3常开触头一7一KA1联锁触头一8一KA2线圈→104→TC），KM3线圈电路(TC→203→FU3→1→SQL—2一FR→3→SB1常闭触头→4→SQ3常开触头→9→SQ4常开触头→10→KA2常开触头→KM3线圈→104→TC），KM2线圈电路(TC→ 203→FU3→1→SQ1→2→FR→3→SB1常闭触头→4→KM1常开触头→ 17一KA2常开触头→18_  KM1联锁触头→19→KM2线圈→1G4→TC），KM4线圈电路(TC→ 203→FU3→1→SQ1→2→FR→3→KM2常开触头→13→KT延时常闭触头→20→KM5联锁触头→21一KM4线圈→104→TC）。
　　
　　2)反接制动（1个基本线路）。主电路：LIL2L3-QS-FUl-KMI-R-FR-KM4-电动机1M。
　　
　　控制电路包括2个单元电路：KM1线圈电路(TC→203-FU3→1→SQ1→2→FR一3→SBI常开触头→13→KS→14→KM2联锁触头→KMI线圈→104_TC)，KM4线圈电路(TC→203→FU3→1-+SQ1→2→FR→3→KMI常开触头→13→KT延时常闭触头→20→KM5联锁触头→21—KM4线圈→104→TC）。
　　
　　3．主轴电动机低速正转点动启动运行．1个基本线路。
　　
　　主电路：LIL2L3-QS-FUl-KMl-R-FR-KM4-电动机1M。
　　
　　控制电路包括2个单元电路：KM1线圈电路(TC→203→FU3→1→SQI→2→FR→3→SB1常闭触头→4→SB4常开触头→14→KM2联锁触头→16→KM1线圈→104→TC）．KM4线圈电路(TC→203→FU3→1→SQ1→2→FR→3→KM1常开触头→13→ KT延时常闭触头→20一KM5联锁触头→21一KM4线圈一104一TC）。
　　
　　4．主轴电动机低速反转点动启动运行，一个基本线路。
　　
　　主电路：LIL2L3-QS-FUl-KM2-R-FR-KM4-电动机1M。
　　
　　控制电路包括2个单元电路：KM2线圈电路(TC→203→FU3→1→SQ1→2→FR→3→SB1常闭触头→4→SB5常开触头一18一KM1联锁触头一19一KM2线圈→104→TC），KM4线圈电路(TC→203-FU3→1→SQ1→2→FR→3→KM1常开触头→13→KT延时常闭触头→20—KM5联锁触头→21→KM4线圈一104一TC）。
　　
　　5．主轴电动机低速正转启动、高速正转运行．低速反接制动
　　
　　1)低速正转启动、高速正转运行（2个基本线路）。
　　
　　主电路：低速时LIL2L3-QS-FUl-KMl-KM3-FR-KM4-电动机1M绕组接成△低速启动运行；高速时LIL2L3-QS-FU1-KMI-KM3-FR-KM5-电动机IM绕组接成YY高速运行。
　　
　　控制电路低速时包括4个单元电路：分别为KA1、KM3、KM1、KM4线圈电路：高速时包括5个单元电路，分别为KA1、KM3、KMI、KT、KM5线圈电路。
　　
　　2)低速反接制动（1个基本线路）。
　　
　　6．主轴电动机低速反转启动、高速反转运行．低速反接制动。是3个基本线路的组合。
　　
　　1)低速反转启动、高速反转运行（2个基本线路）。
　　
　　主电路：低速时LIL2L3-QS-FUI-KM2-KM3-FR-KM4-电动机IM绕组接成△低速启动运行；高速时LIL2L3—QS-FUl-KM2-KM3-FR-KM5-电动机1M绕组接成YY高速运行。
　　
　　控制电路低速时包括4个单元电路：分别为KA2、KM3，KM2、KM4线圈电路；高速时包括5个单元电路，分别为KA2、KM3、KM2、KT、KM5线圈电路。
　　
　　2)低速反接制动（1个基本线路）。
　　
　　7．主轴变速控制（主轴正转低速启动、反接制动的缓慢运动），是2个基本线路的组合。
　　
　　第1个基本线路（主轴变速时，行程开关SQ3、SQ5的常闭触点SQ3（3 -13）、sQ5(15-14)闭合）：主电路LIL2L3-QS-FUl-KMl-R-FR-KM4-电动机1M；控制电路为KM1、KM4线圈电路。
　　
　　第2个基本线路(主轴转速达到一定值时，KS(13-15)分断）：主电路LIL2L3-QS-FUI-KM2-R-FR-KM4-电动机1M；控制电路为KM2、KM4线圈电路。
