自动泵水至架空水箱电路

　　这是一种自动泵水至架空水箱的简单电路，如下图。电路采用光敏电阻LDR1和白光LED1～LED3组件来检测水位，将此组件作为触发开关来驱动继电器以控制水泵马达。右图是LDR—LED组件的电路，将此电路安装在水箱箱盖的内侧，并不让它与水面接触。如左图。LED发出的光线由水面反射至LDR，以控制LDR1的电阻值。

　　当水位很高时，从白色LED群发出的光线可以从水面反射至LDR1上，这样，LDR1的电阻值减小，IC1同相输入脚（3）上的电压增加。电路中IC1用作比较器。其反相输入脚（2）的基准电压由分压器R4/R5设定为电源电压的一半。

　　正常情况下，当水箱内已注满水时，由于水位离LDR1表面的距离最近，LDR1可以接收到最多的反射光。这时，IC1同相输入脚（3）上的电压增加至最大，使IC1的输出变高，此高电位使PNP晶体管T1截止，继电器处于释放状态。

　　LED4不发光。水泵马达因触点N/0断开而停止转动。

　　当水位下降后。反射至U）R1上的光量减少，LDR1的电阻值增加，IC1同相输入脚（3）上的电压也随之减少。一直减少至最低水位。

　　使IC1（3）脚的电压低于（2）脚的电压，这时IC1的输出变低。T1导通，继电器RL1吸合。触点N/0闭合，马达又开始泵水。此时LED4发光，指示水泵马达正在泵水。

　　电路可安装在PCB板上。并封入适当的外盒内。将图2电路用分开的PCB板安装，并用9V电池单独供电。将LDRl连接至主电路板的“A”点和“B”点。

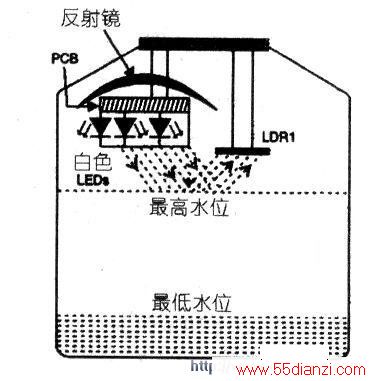

　　如左图所示，将图2组件安装在水箱箱盖的内侧，LED和LDR均面向水面，两者的距离使水箱注满水时，LED发出的光线能最大量地反射至LDR上。调整LED与LDR间的距离时。应保证LDR—LED组件离水面距离最小。但不能与水面接触，否则电路就不能正常工作。LED的数目增加时。此距离也应适当增加。为增加LED的发射效率和LDR的接收灵敏度。

　　LED背后最好加用一块反射镜。

　　在完成上述安装之后。应在水箱注满水时调节VR1，直至LED4熄灭。当水位下降至最低水位时。

　　继电器能自动吸合，使水泵马达接通，并开始泵水。
