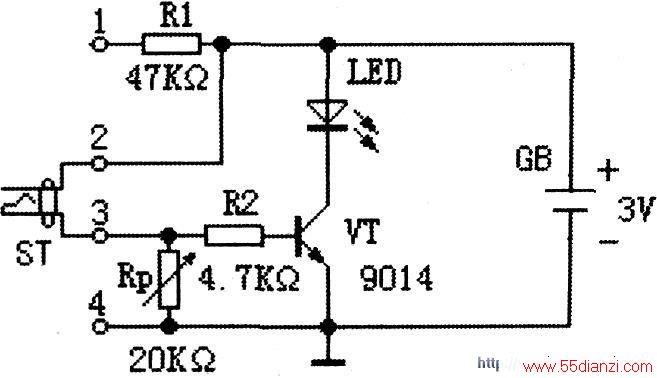

（1）温控开关热敏传感：如下图所示。用导线将（1）、（3）两端相连，（3）、（4）两端接温度控制探头ST（温控开关KSD201）。用电烙铁靠近探头。当达到设定温度时。温度开关断开。VT基极电位上升。三极管VT饱和导通。发光管LED发光。取不同温控值的探头。可以在不同温度下控制电路通断或工作与否。
（2）热敏电阻传感：如下图所示温控电路。在（2）、（3）两端接上热敏电阻RT（UEI 310），调节微调电阻Rp，刚好使LED灯熄灭。用手触摸热敏电阻或者将热敏电阻在手掌心中握住时，热敏电阻RT阻值减小，VT基极电流增大，逐渐进入饱和状态，LED会由暗逐渐变亮。如果将LED换成相应的电流表头。则可以更加直观的观测温度变化（表头电流值增大）。若同时配合音响器。可以进行声光报警。
（3）启辉器传感：下图中ST为日光灯启辉器中去掉玻璃外壳的双金属片。用镊子调整好双金属片。使间距约为O.5mm.将（2）、（3）两端接双金属片探头ST。当用点燃的打火机或电烙铁靠近双金属片时。使双金属片受热膨胀接通电路。三极管VT导通，发光二极管LED发光。若同时配合音响器。可以进行声光报警。
