浅析PP-R塑料管热塑焊加热控温电路设计原理

浅析PP-R塑料管热塑焊加热控温电路设计原理

点击数:7840 次   录入时间:03-04 11:56:05   整理:http://www.55dianzi.com   温度控制电路

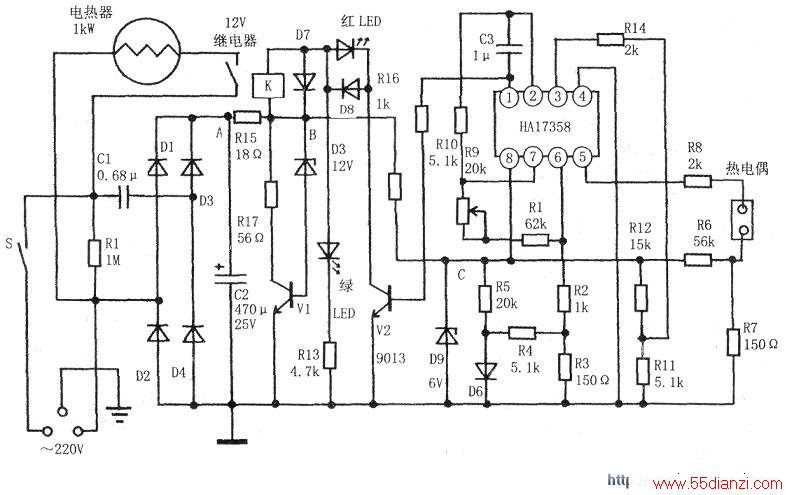

  根据实际电路绘制电路见下图。

  控温电路原理

  220V交流电通过S进入电路,经过Cl容抗降压、Dl~D4桥式整流、C2滤波在A点得到约15~18V直流电。再由R15、Vl、D3对B点12V进行并联稳压,使继电器线圈无论通与断两端电压都保持在12V,克服直流负载大小变化引起电容降压输出的大幅度波动,提高控制电路的可靠性。

  R16与D9构成C点6V串联稳压,给高阻抗双运放IC(HA17358)构成的电压比较器提供稳定供电。热电偶温度传感器将电热盘温度变化转换为微弱的电动势变化,输入到电压比较器HA17358的⑤脚(运放正向输入端),与⑥脚反向基准电压比较后,由⑦脚输出误差电压经R9输入到另一运放的②脚(反向输入端),进一步比较放大后由①脚输出驱动电压,控制开关管V2的状态。

  HA17358的⑥脚与⑦脚之间的30kQ可调电阻可控制设定温度稳定点。通电时,在电加热器温度未达到设定温度时,HA17358的①脚输出高电平使V2导通,继电器得电,回路中的红(LED)指示灯发光,绿(LED)指示灯熄灭,同时,继电器触点保持接通加热回路,电加热器温度上升:当达到设定温度点时,HA17358的①脚电平降低为Ov,V2截止且红(LED)指示灯熄灭,继电器电流受绿(LED)指示灯和R13的限流而不能工作,绿(LDE)指示灯可发光,但继电器触点分开,电加热器失电而缓慢降温。直到温度低于设定温度时,HA17358电压比较器再次通过V2驱动继电器接通得电,电加热器升温,如此反复达到自动控温的目的。

pp-R啸塑料管热塑焊加热控温电路
