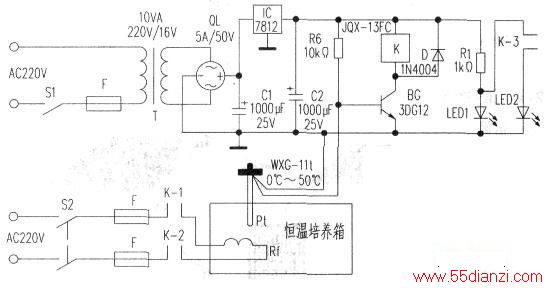

电路见下图。工作时，首先调节温度计Pt至设定温度值28C处并予以锁定（一般用于种子发芽所需温度）。闭合开关Sl、S2，AC220V电源经变压器T降压为AC16V，经QL整流，电容C1、C2滤波，IC7812稳压后，输出+12V电源，供恒温培养箱控制电路用。三极管BG、继电器K和可调式电接点玻璃水银温度计Pt，组成控制电路。当恒温培养箱内介质的温度低于Pt的设定温度(28℃)值时，Pt呈断路状态，BG饱和导通，继电器K通电，触点K-1、K-2闭合，电炉丝Rf通电发热。当温度达到Pt的设定温度时，Pt内部上端铂丝电极与水银柱接通，三极管BG截止，继电器K失电触点释放，Pt断电停止发热，绿色发光二极管LED2熄灭，红色发光二极管LED1仍点亮，表示培养箱处于恒温状态(28℃)。
当温度下降至低于Pt的设定值时，Pt内电极与水银柱断开，三极管BG又饱和导通，继电器K吸合，Rf通电加热，LED2点亮…如此循环，使培养箱温度恒定在设定温度I即28C，误差很小）。
