为评估查找算法的精度，将551电压读数（等效温度范围：?200°C至+350°C,间隔+1°C）送往温度计算函数。图4和图5表示以线性法和分段线性逼近法计算的误差。
利用精密模拟微控制器ADuCM360和外部热电偶构建基于USB的温度监控器 （CN0221） 图7. 用于在热电偶完整输出电压范围内校准和测试电路的设置
图7. 用于在热电偶完整输出电压范围内校准和测试电路的设置
RTD测量测试
为评估RTD电路和线性化源代码，以精确可调节的源电阻替代板上的RTD.采用仪器为1433-Z Decade Resistor.RTD值在90Ω至140Ω之间，表示的RTD温度范围为？25°C至+114°C.
图8表示测试设置电路，图9表示RTD测试的误差结果。
利用精密模拟微控制器ADuCM360和外部热电偶构建基于USB的温度监控器 （CN0221） 图8. 用于测量RTD误差的测试设置
图8. 用于测量RTD误差的测试设置

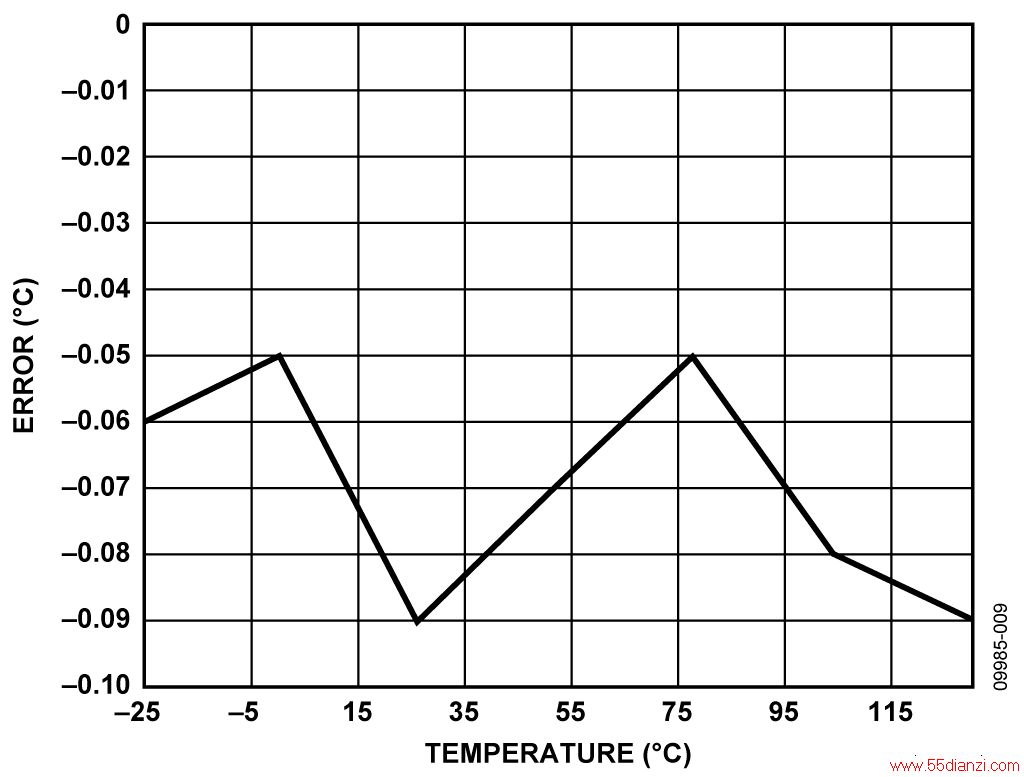

图9. RTD测量误差，以°C表示（采用分段线性代码和ADC0测量）
