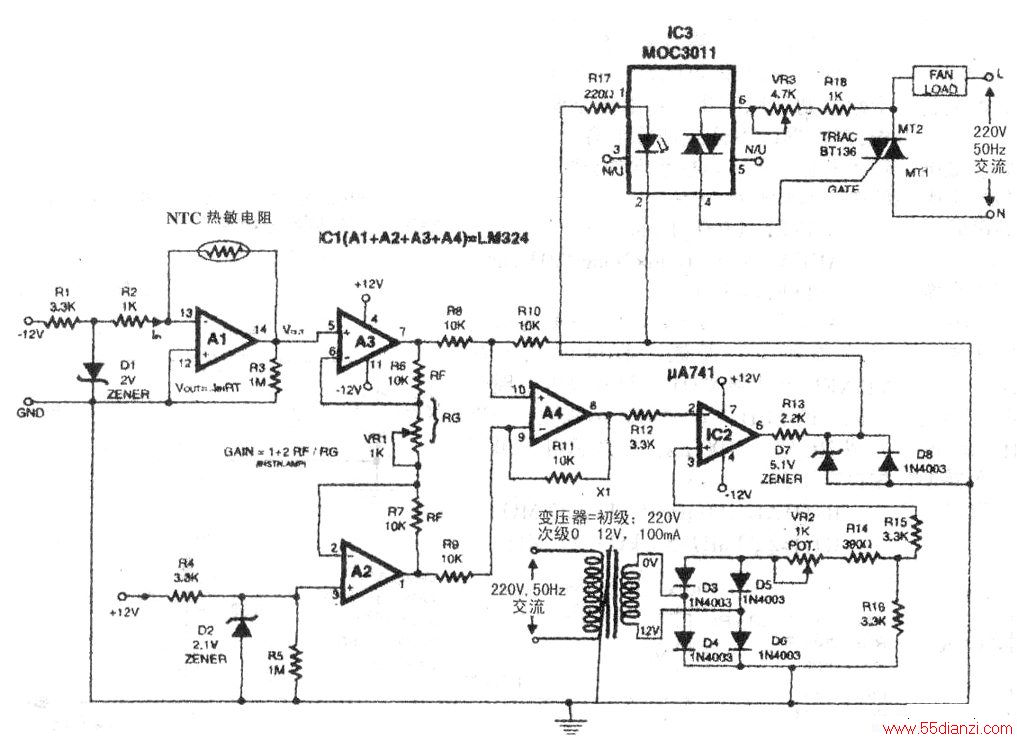

这是一种按照室温来自动线性调节风扇速度的电路，由于采用可控硅作为功率控制元件，因此效率很高。此外，这种电路还可用于其他设备的温度控制，电路如附图所示。
电路采用负温度系数(NTC)的热敏电阻做温度检测器。它在25℃室温环境下电阻值约为lkΩ。
图中运放Al为电流一电压变，换器，它将温度变化变换为电压变化。为了放大由温度变化引起的电压变化量，采用由运放A2、A3和A4构成的仪器放大器。电阻R4和齐纳二极管D2组合在只需要放大由温度变化引起的电压变化量时，用来提供基准电压。
运放μA741(lC2)接成比较器，比较器的一个输入端连接仪器放大器的输出．另一个输入端连接的是交流电源电压经过降压整流和适当衰减后的取样值。这是负脉冲式的直流电压。可以看到，随着温度的增加，IC2的输入脚②变得越来越负，因此其输出脚⑥的正脉冲宽度就随温度的增加而线性增加，所以IC2在电路里的作用相当于一只脉宽调制器。
比较器的输出送至光耦器IC3，通过它来控制送至风扇（负载）的交流功率。
这种电路的灵敏度很高，负载两端的输出均方根电压变化范围在温度22℃～36℃内可达120V～230V，所以控制风扇速度的变化范围也相应加宽。同时值得注意的是风扇的速度变化是线性的而不是阶跃的。此外，由于使用了光耦器，可使控制电路与电源电路完全隔开，所以安全健也得到了提高。还有，在任何温度下，风扇速度（也即风扇两端的交流电压）也可以用调节VR1和VR2来手动调整。
电位器VR1的初始位置放在中心时，仪器放大器的放大倍数约为40．围绕这一位置可得出风扇随温度的线性变换响应。
