温敏晶闸管又叫晶闸管温度开关器，它是一种PNPN结，是由三个PN结串联而成的三端半导体器件。

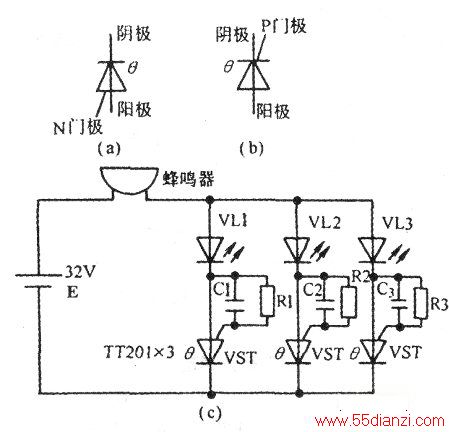

它有三个电极，即阳极、阴极和门极，电路图形符号如图l(a)、(b)所示。文字符号用VST表示。
温敏晶闸管的结构特性与普通晶闸管(VS)基本相同。只是VST用“离子注入法”使其结构对温度极为敏感，使得器件由正向阻断状态向导通状态的转变实现温度控制功能，即温度触发。当温度升高时，VST内产生大量的电子、空穴对，被PN结收集，这就相当于在门极G触发情况下的栅注入一样，会改变温敏晶闸管的开关电压，且在不同温度下开关电压不一样。
下图(c)中安置了三个温敏晶闸管VST，分别放在三个监视点。当某一路中的温度达到了温敏晶闸管的开启电压温度时，这一路显示盘上的发光二极管VL便发光，同时蜂鸣器也会发出蜂鸣声，起到了温度报警之功效。
