冷热水恒温自动调节电路原理分析

　　热水和冷水双温管道，但常常出现从双温管道输出热水和冷水调节困难。这里提供一种热水和冷水自动调节为恒温水的电路。
　　

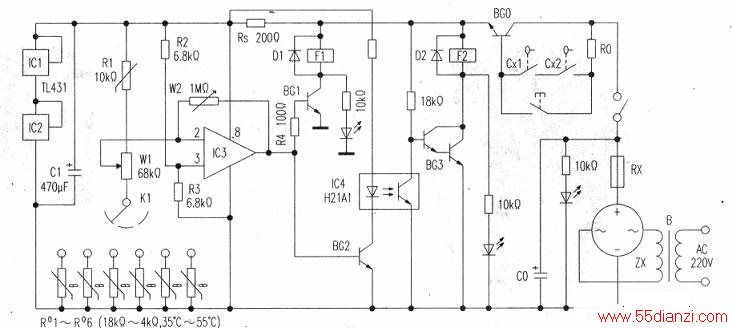

　　上图是双温水自动调节为恒温水的电路图：左图是双温水调节箱Ce的三维视图：右图是自动水位正面图。这里利用两只电磁阀Fl、F2、温度传感器R1、自动水位器CX1、CX2及箱CC配合，实现自动调节水温。
　　
　　电源由AC220V经过变压器B、整流桥堆ZX、电容器C．变为直流DC12V，RX是熔断器，电源开关KO．构成整个电路系统的总电源。晶体三极管BGO、箱Ce里的自动水位器CX1、CX2及按钮AN构成主电路控制网络。电路前级的精准电源由限流电阻Rs、稳压集成块IC1、IC2、电容器C1构成，电压值为5v。集成电路IC3、负温度系数R1、一位六挡开关K1、微调电位器Wl及6只插值电阻R°1-6,构成水温度测定网络。其中Wl基本值为50kΩ,R°1-6对应于阻值18kΩ~4kfl．也对着网络输出温度值为370C—55qC，可以按照均衡方法插入。IC3①脚输出的温度参量值分为两路：一路经过R4接人晶体管BG1、直接控制电磁阀F1;另一路经过R5、晶体三极管BG2、光电耦合器IC4作用于复合管BG3推动电磁阀F2．构成电磁阀F1、F2轮换工作条件，而F1、F2所处具体状态由设定的测定网路产生参量值确定。
　　
　　当Rl处于环境温度值低于设定值时，F1处于工作状态向箱Ce注热水：当R1值超过设定温度值时，F1停止运作，而F2转换至工作状态……连续互换动作，形成箱Cc中水温度值趋于一个常数。
　　
　　电路系统的启动和关闭，由启动按钮AN、自动水位器CX1、CX2和电源开关KO配合操作。启动主电路系统时，先由K0通电，如果箱Cc内水量处在低水位线之上时，即视为整个电路系统里处于自动运行状态：如果箱Ce里水量低于低水位线时．需按住按钮AN．等到水量超过低水位线时放开，即整个电路系统通电，处在自动工作状态：如果箱Ce内水量超过高水位线时，水位器CX2的干簧管电极分离，主电路电源自动关闭：当箱Ce水量落至高水位线下时，又自动恢复工作状态。
　　
　　自动水位器由漂浮H、磁体TT、连杆L、转动螺栓A。固定柱TO、干簧管S等组成。浮漂H、连杆L、磁体TT为一体，可以转动螺栓AO为圆心转动，转动范围为：在上水位线处，下限由实际水位和固定桩控制，上限主由干簧管S电极离合电路控制。
