HSA-75型电机启动控制柜是为75kW大型电机配套的Y/△启动控制电路。由于厂家未随机提供电路原理图。故给使用与维修造成了一定的困难。

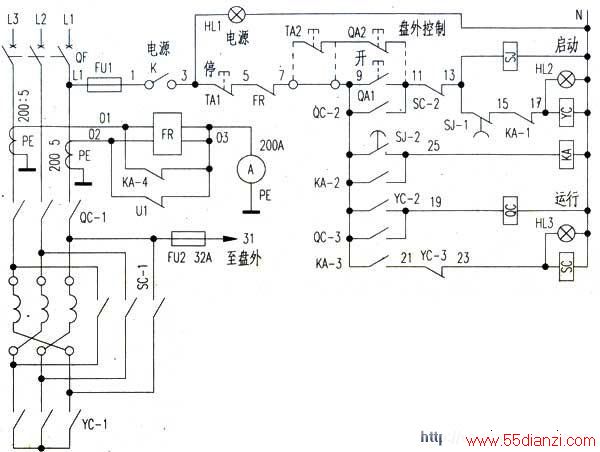

为此。笔者根据实物绘制出电气原理图，其工作原理简述如下：
电源开关K闭合后，按下“启动”按钮QA1，时间继电器SJ通过FU1→K→TA1→FR→QA1→SC→2→13得电。启动接触器YC也同时通过13→SJ→1→KA→1→17得电。YC动作后，其辅助接头YC-2接通电源接触器QC，QC动作，电机在Y接状态下开始启动，其辅助接点QC-2和OC-3为电路提供自保。到sJ的设定的时间后，其延时断开的常闭触点SJ-1断开，使YC失电；而其另一组延时闭合的常开触点SJ-2闭合接通中间继电器KA。KA动作后。其中一组接点KA-2自保；另一组KA-1常闭断开，使YC失电；而其中第三组接点则通过YC-3常闭触点（此时YC已失电）接通运行接触器SC。SC动作后，其主接点将电机接成△形开始正常运行。其辅助常闭接点SC-2则切断SJ的电源，启动过程结束。SJ失电后，其中在YC回路中的常闭SJ-1再次接通。但此时KA在动作。其常闭KA-1处于断开状态。而且SC-2也断开了电源，以确保YC与SC之间互锁的可靠性。
本电路中的FR为过流保护继电器，如有过流。其串接在控制回路中5-7间的常闭触点断开。电路停止工作。
大型电机启动过程较长。在启动过程中电流较大。为了防止FR在启动时发生误动作。所以在启动过程中利用KA-4常闭将FR短路。而一旦启动结束，KA-4就自动断开。
另外。电路还设有盘外控制的接线端子，其中TA2和QA2为盘外控制钮，如不需盘外控制。则应将图中的7与9之间短接。
