该控制器直接控制JZTY型或YCT型电磁调速电动机，带载最大输出电压为90VDC、最大输出电流为5A。通过面板上的主令电位器或接受直流4～20mA（或0～5V）的自动控制信号，可使电机在1200～120r／min或1250～125r／min范围内无级调速。利用面板上的“手动，自动”切换，可以实现手动，自动之间无扰动的切换。从面板上的转速表可以直接读出调速电机转速。该控制器广泛应用在燃煤电厂的给煤控制及其他需要调速控制的领域。
工作原理

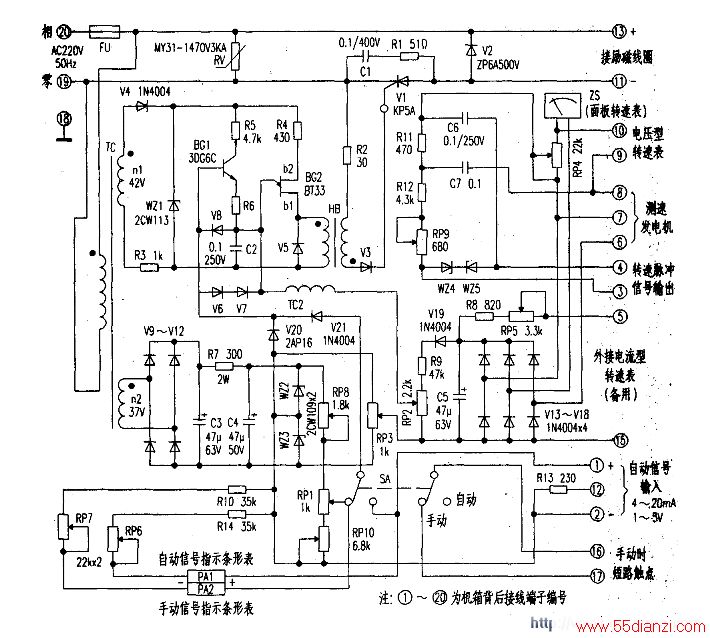

从附图可以看出，该型控制器的电路是由可控整流电略、脉冲移相触发电路、手动给定信号电路及速度负反馈电路等几部分组成。控制器的主回路是由可控硅V1构成的半波可控整流电路，V2为续流二极管，压敏电阻RV是浪涌吸收器，与保险管FU构成输入过压保护电路（当RV两端的电压低于470V时，其阻抗近于开路状态，对电路无影响；当电网电压异常升高时，其阻值随之变小，电流剧增，熔断保险丝，从而起到保护后级电路的功能）。由R1、C1组成的吸收电路对可控硅起到保护作用。
由同步变压器TC次级绕组n2所产生的37V电压经整流、滤波和稳压盾作为信号给定电路电源。由主令电位器RP1和低速限制电位器RP3的中心抽头取出电压作为给定信号与低速限制信号。速度负反馈电路由V13～V18、C5及反馈电位器RP2等组成，由RP2取出的反馈信号与给定信号（或自动信号）进行反向叠加。最后，给定信号（或自动信号）、低速限制信号和速度负反馈信号叠加后1所形成的控制信号经V6～V8限幅后加到脉冲触发电路BG1的基极上。脉冲触发电路主要由单结晶体管BG2组成弛张振荡器。变压器TC起同步作用，它的初级侧与主电路接至同一交流电源，其次级n1产生的电压经V4整流、R3与WZ1削波后，在WZ1两端得到一个稳定的电压，该龟压作为触发电路的电源电压。BG1主要是为了满足自动控制的要求而设，通过改变其基极上的控制电压，其集电极电流也随之改变，也就是改变了C2的充电时间，触发脉冲发生变化，从而改变控制角的范围。该控制器的脉冲移相范围能达到160度左右。电源电压经过R5、Roe、R6向C2充电，当C2上的电压高于BG2的导通电压时，BG2突然导通，形成触发脉冲，该脉冲经过脉冲变压器HB耦合至主控回路V1的控制极，从而使可控硅导通，向负载提供激励电压。图中R4起温度补偿作用，确保BC2的导通电压不发生变化。脉冲变压器HB主要是将触发电路与主回路（高压部分）隔离并引出触发脉冲；二极管V5是用于吸收脉冲变压器HB边绕组反电势产生的电流，以避免出现负脉冲，同时也保护单结管BG2不被击穿。
