带抱闸电动机控制电路

　　某些工作场合，当电动机停止运行后不允许其再滑动，例如起重设备，当重物悬在空中时如果电动机停止运转，必须立即将电动机转子抱住，不然重物会下滑，这是不允许的，因此需要电动机带有抱闸功能。
　　
　　1．抱闸原理
　　
　　当电磁线圈未通电时，由机械弹簧将闸片压紧，使转子不能转动处于静止状态；当给电磁线圈通入电流，电磁力将闸片吸开，转子可以自由转动，处于抱闸松开状态。
　　
　　2．电路工作过程分析
　　
　　将变频器的多功能接点输出端子设为频率到达功能，动合触点输出→频率到达预置为0.5Hz
　　
　　(1) 抱闸控制
　　
　　f＜0.5Hz时，变频器内部常开接点断开→抱闸继电器线圈失电→机械弹簧将闸片压紧转轴→转子不转动,静止

　　(2)松闸控制
　　
　　f＞0.5Hz时，变频器内部常开闭合→抱闸继电器线圈得电→电磁力将闸片吸开→转轴自由转动→电动机起动运行
　　
　　(3)控制电路
　　

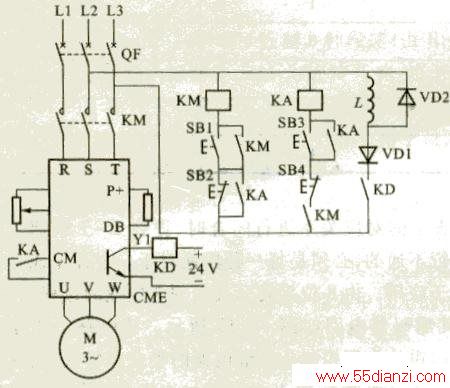

　　常用的电动机抱闸控制电路如下图所示。

　　3．各器件的作用
　　
　　KD：抱闸继电器  L：抱闸线圈  VD1：整流二极管  VD2：续流二极管
